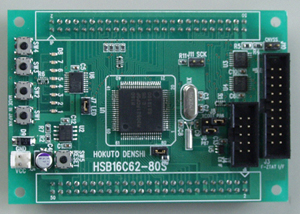

M16C/62A,62M,62N,62P,62Tグループマイコン搭載CPUボード |
|
|
HSB16C62-80S
M16C/60シリーズ |
直付税込価格
\26,250
（税別\25,000）
|
|
|
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
評価用LED8つと評価用押しボタンスイッチ4つを搭載
◆
FLASHインターフェース実装、I/Oコネクタ実装
◆
デバッグインターフェース（10P）実装、付属の10-14P
変換コネクタ装着可能
ルネサス エレクトロニクス社製E8で動作確認済み
◆
ソケット仕様でフルICEにも対応 ※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。 |
|
|
|
取扱説明書：PDF
|
|
|
|
|
別売 ACアダプタ+5V：\1,890（税別\1,800）
ACアダプタ+3.3V：\1,890（税別\1,800） その他オプション品はこちら
|
|
|
|
|
|
仕様概略(M16C/62A,
M16C/62Mグループ) |
|
製品型名 |
HSB16C62-80S
|
|
実装マイコン |
M30621FCAGP
|
M30625FGAGP
|
M30621FCMGP
|
M30625FGMGP
|
|
直付仕様価格
ソケット仕様価格*1 |
\26,250（税別\25,000）
\68,250（税別\65,000） |
|
実装クロック |
16MHz |
10MHz |
|
内蔵ROM |
128KB
|
256KB
|
128KB
|
256KB
|
|
データフラッシュ |
- |
|
内蔵RAM |
10KB |
20KB |
10KB |
20KB |
|
実装ソケット型名 |
IC-51-0804-711（山一電機） |
|
ボード電源電圧 |
DC+5V |
DC+3.3V |
|
ボード外寸 |
60.96×88.9mm（突起部含まず）
|
|
製品内容 |
CPUボード
10-14P
変換コネクタ
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
|
|
|
|
仕様概略(M16C/62N,
M16C/62P, M16C/62Tグループ) |
|
製品型名 |
HSB16C62-80S
|
|
実装マイコン |
M30621FCNGP
|
M30625FGNGP
|
M30621FCPGP
|
M30623F8PGP
|
M30621FCTGP
|
|
直付仕様価格
ソケット仕様価格*1 |
\26,250（税別\25,000）
\68,250（税別\65,000） |
|
実装クロック |
16MHz |
|
内蔵ROM |
128KB
|
256KB
|
128KB
|
64KB
|
128KB
|
|
データフラッシュ |
- |
4KB |
- |
|
内蔵RAM |
10KB |
20KB |
10KB |
4KB |
10KB |
|
実装ソケット型名 |
IC-51-0804-711（山一電機） |
|
ボード電源電圧 |
DC+3.3V |
DC+5V |
|
ボード外寸 |
60.96×88.9mm（突起部含まず）
|
|
製品内容 |
CPUボード
10-14P
変換コネクタ
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
*1ソケット仕様は型名後ろに「-S」を付記します
|
|
|
|
|
|
|
