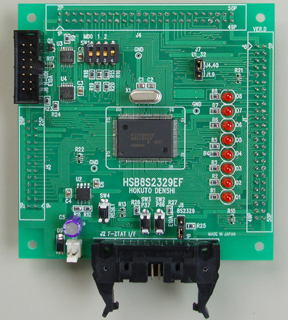

H8S/2328,H8S/2329マイコン搭載ボード |
|
|
HSB8S2328F
HSB8S2329EF |
直付税込価格
\26,250
（税別\25,000）
|
|
|
 ※2329EFのみ対応
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
評価用LED8つと評価用押しボタンスイッチ2つを搭載
◆
FLASHインターフェース実装、I/O・マイコン拡張バス・
◆
アナログ入力コネクタ実装
◆
H-UDIインターフェース（14P）実装 ◆
ソケット仕様でフルICEにも対応※ ◆
回路図添付 ※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。
|
|
|
|
|
|
|
|
|
別売 ACアダプタ+3.3V：\1,890（税別\1,800） その他オプション品はこちら
|
|
|
|
|
|
仕様概略 |
|
製品型名 |
HSB8S2328F
|
HSB8S2329EF
|
|
実装マイコン |
HD64F2328VF
|
HD64F2329EVF
|
|
直付仕様価格
ソケット仕様価格*1 |
\26,250（税別\25,000）
\68,250（税別\65,000） |
|
実装クロック |
19.6608MHz |
|
内蔵ROM |
256KB
|
384KB
|
|
内蔵RAM |
8KB |
32KB |
|
実装ソケット型名 |
NQPACK128RD（東京エレテック社製） |
|
ボード電源電圧 |
DC3.3V |
|
ボード外寸 |
91.44×91.44mm（突起部含まず） |
|
製品内容 |
マイコンボード
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
*1ソケット仕様は型名後ろに「-S」を付記します
|
|
|
|
|
|
|
|
|
