 RH850/F1K(100ピン)マイコン搭載ボード

HSBRH850F1K100

直付仕様価格

\30,800 (税別\28,000)

特徴  USBシリアル変換搭載製品  CAN搭載製品 RoHS対応製品

ルネサスエレクトロニクス社製マイコンRH850/F1K(QFP-100ピン)搭載

◆ エミュレータインタフェース(14P)搭載

  (ルネサスエレクトロニクス社製E1/E2/E20向け)

◆ RCAN インタフェース(4P)(2ポート)トランシーバIC実装

USB MINI-Bコネクタ搭載

◆ USB シリアル変換IC搭載

評価用LED(4つ)搭載

◆ 評価用プッシュスイッチ(2つ)搭載

評価用DIPスイッチ(4回路)搭載

◆ 回路図添付

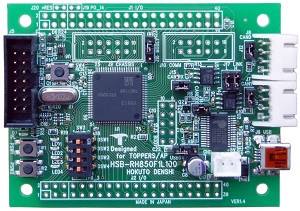

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

写真はHSBRH850F1L100です。

  (HSBRH850F1K100では、マイコン及び実装部品が一部異なります )



ダウンロード

・取扱説明書: PDF   REV.1.3.0.0  (2020.10.27 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

AUTOSAR OS

HSBRH850F1K100がAUTOSAR OSに対応しました。TOPPERSのホームページよりダウンロード可能です。

ダウンロードは下記ページから行って下さい。

  URL:http://www.toppers.jp/atk2-e-download.html TOPPERS WEBサイト



製品概略

製品型名

HSBRH850F1K100

搭載マイコン RH850/F1Kグループ 100ピン:R7F7015813AFP (PLQP0100KB-A)
メモリ CodeFlash:2MB LocalRAM:128KB DateFlash:64kB
入力電源電圧 DC3.0〜5.5V

搭載クロック

メインクロック:16MHz (マイコン最高動作周波数:120MHz)

USBシリアル変換IC 型名 PL2303HXD または PL2303GC (Prolific社製)
CANトランシーバIC

型名  TJA1044 (NXP社製、又は同等品)

ボード外寸

77.0 × 58.0mm (突起部含まず)

製品内容

マイコンボード

DC電源ケーブル2Pコネクタ片側圧着済み 30cm : JST)1本

CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST)2本

回路図

・USBケーブル(A - MINI-B)は市販品をご用意願います

 別売 ACアダプタ+5V(JST)\1,980(税別\1,800)

     その他オプション品はこちら  その他USB搭載製品はこちら  その他CAN搭載製品はこちら
