 RL78/I1Cマイコン搭載ボード用LCD評価キット

RL78I1C_LCDキット

価格 \26,620 (税別\24,200)

特徴   RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/I1C(100ピン)を実装

■1 桁 14 セグメントと8 桁表示のVIM-878を搭載

■サンプルプログラムCD付属

ダウンロード

・取扱説明書: PDF    REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。

(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 RL78I1C_LCDキット

搭載マイコン

RL78/I1Cグループ :  R5F10NPJDFB
電源電圧

DC2.4〜5V

搭載クロック

12MHz
製品内容

マイコンボード(HSBRL78I1C-100)

LCD ボード(HSBRL78I1C-100_LCD)

サンプルプログラム CD

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST) 2本

・回路図

 別売 ACアダプタ+5V(JST)\1,980(税別\1,800)

    ACアダプタ+3.3V(JST)\1,980(税別\1,800)



拡大写真はこちら

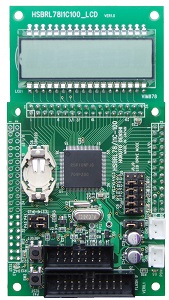

【組み立てイメージ】

拡大写真はこちら



基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様が変更となる場合がございます。

RL78/I1Cマイコン搭載ボード

HSBRL78I1C-100

直付仕様価格

\21,780 (税別\19,800)

特徴   RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/I1C(100ピン)を実装

エミュレータインタフェース(14P)搭載(E1/E20向け)

フラッシュインタフェース(20P)搭載

◆ バッテリバックアップ向け電源入力端子搭載

12MHz 水晶振動子搭載

32.768kHzサブクロック搭載

サブクロック向けバックアップ電池ホルダ搭載

リセットスイッチ搭載

テスト用プッシュスイッチ(1つ)搭載

テスト用LED1つ)搭載

LCDドライバ用回路(方式はジャンパで選択)搭載

回路図添付

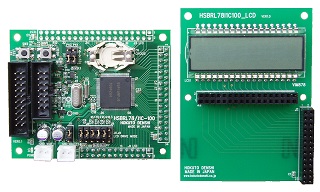

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF    REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名

HSBRL78I1C-100

搭載マイコン

RL78/I1Cグループ :  R5F10NPJDFB

入力電源電圧 DC1.7〜5V

搭載クロック

12MHz

ボード外寸

72.0×58.5mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST)2本

・回路図

別売

RL78I1C_LCDボード単体 \5,720(税別\5,200)

(製品内容)LCD ボード(HSBRL78I1C-100_LCD)、ピンヘッダ(2 列 80P)、サンプルプログラム CD、回路図

ACアダプタ+5V(JST) \1,980(税別\1,800)  ACアダプタ+3.3V(JST) \1,980(税別\1,800)

その他オプション品はこちら
