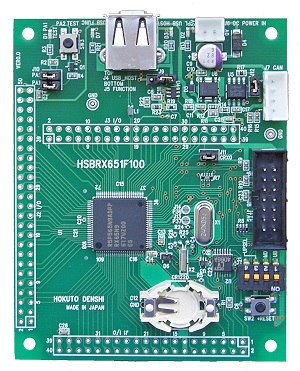

株式会社北斗電子製ルネサスエレクトロニクス RX651グループマイコン搭載評価ボード HSBRX651F100

　RX651グループマイコン搭載ボード

HSBRX651F100

（販売終了）※後継品HSBRX651F100Aへ移行致しました

◆ ルネサスエレクトロニクス社製マイコンRX651(QFP-100ピン)を実装

◆ E1・E20エミュレータ接続用インタフェース(14P)搭載

◆ CANインタフェース（4P）搭載

◆ USBファンクションインタフェース（USB MINI-B)搭載

◆ USBホストインタフェース（USB-A)搭載

◆ 評価用LED（1つ）, USB向けLED（2つ）搭載

◆ 評価用プッシュスイッチ1つ搭載

◆ モード選択DIPスイッチ1つ搭載

◆ リセットスイッチ搭載

◆ 24MHz水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ バッテリーバックアップ機能評価用電池ホルダー搭載

◆ 回路図添付

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書：PDF REV.1.5.0.0 (2022.4.13 更新)

Smart Configurator用BDFファイル：BDF

製品概略

製品型名	HSBRX651F100（販売終了）　※後継品HSBRX651F100Aへ移行致しました
搭載マイコン	R5F56519BDFP RX651グループ (100ピン) パッケージ　PLQP0100KB-A
メモリ	Code Flash：1MB　RAM：256KB
入力電源電圧	DC5V
搭載クロック	メインクロック：24MHz
ボード外寸	72.0×90.0mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30ｃｍ : JST） 1本・4P通信ケーブル（CAN用4Pコネクタ片側圧着済み　50cm : JST） 1本・回路図取扱説明書は右上「取扱説明書：PDF」よりダウンロード(保存）してご利用下さい（拡充や訂正のため内容は不定期に更新される事があります）

別売　　ACアダプタ+5V(JST)：\1,980（税別\1,800）
