H8/3664Fスタータキット

キーボード S・L

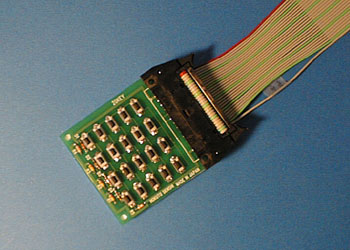

KEY20S

資料:PDF

  価格\2,200 (税別\2,000)

製品内容

・未実装部品

・取扱説明書(回路図付)

製品概要
タクトスイッチ 20個
方式 信号線 4×5スキャン
コネクタ 26P 2.5ピッチ MIL規格品
基板寸法 52×54
出荷時 基板は未実装・袋詰



KEY20L

資料:PDF

  価格\3,300 (税別\3,000)


製品内容

・未実装部品

取扱説明書(回路図付)

  製品概要
タクトスイッチ 20個
方式

信号線 4×5スキャン

コネクタ 26P 2.5ピッチ MIL規格品
基板寸法 100×89.15
出荷時 基板は未実装・袋詰
*ユニバーサル部有り

サンプルプログラムはこちら→

2001/10/26 プログラム更新

キーボードはマトリックス状に配置したスイッチをスキャンすることで押されたボタンを検出します。
出力ポートA,B,CからHiを順番に出力し、その時の入力ポートD,E,Fの状態によって、どのキーが押されたかを判断します。
例えば、AがHiになった場合、7のキーが押されたことがわかります。
