 RA4M1グループマイコン搭載ボード向けセグメントLCD,タッチキーの評価キット

RA4M1-100LCDタッチキー評価キット

価格   \36,740(税別\33,400)

特徴 USB(ファンクション)搭載製品  タッチキー搭載 CAN機能搭載製品 RoHS対応製品

■ルネサスエレクトロニクス社製マイコンRA4M1を実装

■セグメントLCDコントローラ(SLCDC)の動作確認が可能

■タッチキー機能(CTSU)の動作確認が可能

■LCDとタッチキーを組み合わせたデモンストレーションが可能

■サンプルプログラムCD付属

セグメントLCD制御,タッチキーの読み取り,その他(UART・RTC・タイマ等)のコードを収録







拡大写真はこちら

ダウンロード

・取扱説明書

ハードウェア編 PDF  REV.1.0.0.0

ソフトウェア編 PDF  REV.1.0.0.0

QE CapTouch導入編PDF  REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。

(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 RA4M1-100LCDタッチキー評価キット

搭載マイコン

RA4M1グループ:R7FA4M1AB3CFP (PLQP0100KB-B)
メモリ ROM:256KB  RAM:32KB  E2データフラッシュ:8KB
電源電圧 5V

搭載クロック

メインクロック:8MHz  サブクロック:32.768kHz
製品内容

・マイコンボード (HSBRA4M1F100)

・LCDタッチキー基板(RA4-LCD-TOUCH)

・USB-Serial変換ケーブル(USB-1S(JST))

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・4P CAN通信ケーブル 4P コネクタ片側圧着済み50cm:JST)1本

・サンプルプログラムCD

・回路図


別売
 ACアダプタ+5V(JST)
\1,980(税別\1,800)  その他オプション品はこちら

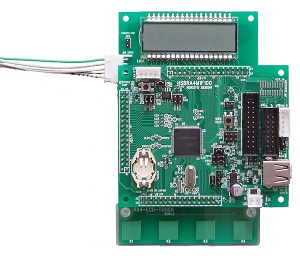

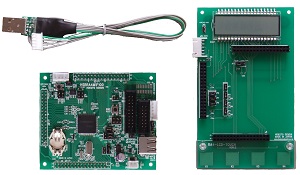

【組み立てイメージ】



拡大写真はこちら



基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様を変更する場合がございます。
