 RA6M2/RA6M1グループマイコン搭載向けタッチキーの評価キット

RA6M1-100タッチキー評価キットRA6M2-144タッチキー評価キット

価格   \46,750(税別\42,500)

特徴  USB(ファンクション)搭載製品  タッチキー搭載 CAN機能搭載製品 RoHS対応製品

■ルネサスエレクトロニクス社製マイコンRA6M2/RA6M1を実装

■タッチキーの評価が可能

■タッチキー基板「自己容量タイプ」及び「相互容量タイプ(マトリックスキーを構成)」を使用してタッチキー機能(CTSU)を使用したプログラムの作成・評価が即可能

■キャラクタタイプLCDでタッチ動作の確認やデモが可能

■サンプルプログラムCD付属

ダウンロード

・取扱説明書

ハードウェア編 PDF  REV.1.0.0.0

ソフトウェア編 PDF  REV.1.0.1.0 (2020.6.25 更新)

QE CapTouch導入編PDF  REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。

(拡充や訂正のため内容は不定期に更新される事があります)

拡大写真はこちら

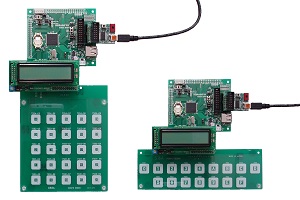

【組み立てイメージ】

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。

 また、機能向上の為、仕様を変更する場合がございます。

製品概略

製品型名 RA6M1-100タッチキー評価キット RA6M2-144タッチキー評価キット

搭載マイコン

RA6M1グループ:R7FA6M1AD3CFP  (PLQP0100KB-A )

RA6M2グループ:R7FA6M2AF3CFB (PLQP0144KA-B)
メモリ

ROM:512KB  RAM:256KB  E2データフラッシュ:8KB

ROM:1MB  RAM:384KB  E2データフラッシュ:32KB
電源電圧

5V

5V

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz  メインクロック:24MHz  サブクロック:32.768kHz

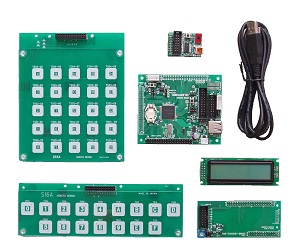

製品内容

・マイコンボード (HSBRA6M1F100)

・自己容量タッチキー基板(S16A)

・相互容量タッチキー基板(D55A)

・LCD接続基板(RA6-TOUCHKEY-BRIDGE)

キャラクタタイプLCD(SC1602)

USB-Serial変換基板(USB-ADAPTER-RX14)

・USB-miniBケーブル

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・4P CAN通信ケーブル 4P コネクタ片側圧着済み50cm:JST)1本

・サンプルプログラムCD

・回路図

・マイコンボード (HSBRA6M2F144)

・自己容量タッチキー基板(S16A)

・相互容量タッチキー基板(D55A)

・LCD接続基板(RA6-TOUCHKEY-BRIDGE)

キャラクタタイプLCD(SC1602)

USB-Serial変換基板(USB-ADAPTER-RX14)

・USB-miniBケーブル

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・4P CAN通信ケーブル 4P コネクタ片側圧着済み50cm:JST)1本

・サンプルプログラムCD

・回路図

別売 ACアダプタ+5V(JST)\1,980(税別\1,800)  その他オプション品はこちら
