株式会社北斗電子製ルネサスエレクトロニクス RH850/F1KM-S1(100ピン)マイコン搭載ボード HSBRH850F1KM-S1-100

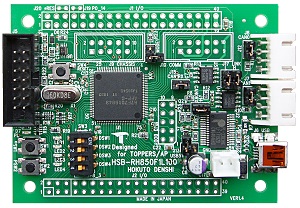

　RH850/F1KM-S1(100ピン)マイコン搭載ボード

HSBRH850F1KM-S1-100

直付仕様価格

\30,800 (税別\28,000)

特徴

◆ ルネサスエレクトロニクス社製マイコンRH850/F1KM-S1(QFP-100ピン)搭載

◆ エミュレータインタフェース(14P)搭載

（ルネサスエレクトロニクス社製E1/E2/E20向け）

◆ RCAN インタフェース(4P)(2ポート)トランシーバIC実装

◆ USB MINI-Bコネクタ搭載

◆ USB シリアル変換IC搭載

◆ 評価用LED(4つ)搭載

◆ 評価用プッシュスイッチ(2つ)搭載

◆ 評価用DIPスイッチ(4回路)搭載

◆ 回路図添付

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　　 REV.1.3.0.0

上記よりダウンロード(保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	HSBRH850F1KM-S1-100
搭載マイコン	RH850/F1KM-S1グループ　100ピン：R7F7016843AFP　(PLQP0100KB-A)
メモリ	CodeFlash：1MB　LocalRAM：96KB　DateFlash：64kB
入力電源電圧	DC3.0～5.5V
搭載クロック	メインクロック：16MHz　（マイコン最高動作周波数：120MHz）
USBシリアル変換IC	型名 PL2303HXD または PL2303GC (Prolific社製)
CANトランシーバIC	型名 TJA1044 (NXP社製、又は同等品)
ボード外寸	77.0 × 58.0mm (突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST）2本・回路図

・USBケーブル(A - MINI-B)は市販品をご用意願います

　別売　ACアダプタ+5V(JST)：\1,980（税別\1,800）
