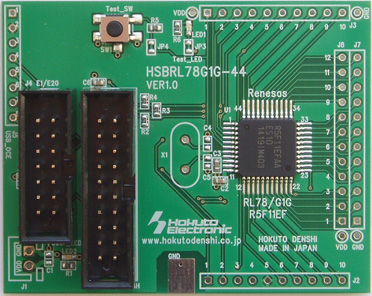

RL78/G1Gマイコン搭載ボード



拡大写真はこちら


基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

   HSBRL78G1G-44

直付仕様価格

\5,940 (税別\5,400)

 特徴 RoHS対応製品

◆ ルネサス エレクトロニクス製マイコンRL78/G1G(44ピン)を実装

◆ UART0/FLASH インタフェース(内蔵ROM 書き換え用 /20ピン)搭載

 弊社高速オンボードプログラマと接続

◆ エミュレータインタフェース(14ピン)搭載

ルネサス エレクトロニクス社製E1,E20で動作確認済み

◆ 拡張I/O搭載可能(コネクタ未実装)

 :10ピン 1列 ×2 (2.54ピッチMIL規格準拠)
 :12ピン 1列 ×2  (2.54ピッチMIL規格準拠)

◆ 供給電源:2.7〜5.5V(DC コネクタ搭載可能)

◆ 評価用押しボタンスイッチ 1つ搭載

◆ 評価用LED 1つ搭載

◆ 回路図添付

 ダウンロード

・取扱説明書: PDF   REV.1.1.0.0 (2015.7.17 更新

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)



 製品概略

製品型名

HSBRL78G1G-44(R5F11EFAAFP)

搭載マイコン

RL78/G1Gグループ:R5F11EFAAFP  パッケージ 44ピン・プラスチックLQFP (10×10mm)

搭載マイコンはサンプルマイコンです。 サンプルマイコンは保証がない為、組込製品での使用はせずに機能評価のみの用途でご利用下さい。

メモリ ROM:16KB RAM:1.5KB
入力電源電圧 DC2.7V〜5.5V  (マイコンに準ずる)

水晶振動子

未実装 ( マイコン内蔵 低速オンチップ・オシレータ・クロック使用 )

ボード外寸

50.0×63.0mm(突起部含まず)
製品内容

・マイコンボード

・回路図



 ・標準搭載以外のマイコン搭載品をご希望の場合は、ご相談ください

 ・電源電圧を3V以下にした場合、評価用LEDは点灯致しません
