  RL78/G1M(20ピン)グループマイコン搭載ボード

HSBRL78G1M20

直付仕様価格

\8,800 (税別\8,000)

特徴 USBシリアル変換搭載製品  RoHS対応製品

◆ ルネサス エレクトロニクス社製マイコンRL78/G1M(TSSOP-20ピン)を実装

◆ E1,E2,E2Lite,E20エミュレータ接続用インタフェース(14P)搭載

USBインタフェース(USB MINI-B)搭載(USBシリアル変換)

USBシリアル変換IC搭載によりパソコンと簡単接続

◆ SCIインタフェース(20P)搭載

◆ リセットスイッチ搭載

◆ 評価用プッシュスイッチ1つ搭載

◆ 評価用LED1つ搭載

◆ 回路図添付

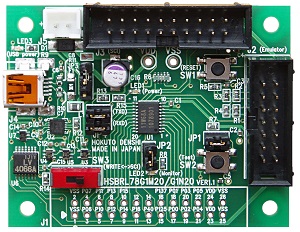

HSBRL78G1M20

拡大写真はこちら

HSBRL78G1N20と共通基板

基板バージョンは実際とは異なる場合がございます。
         また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF  REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

搭載マイコン

RL78/G1Mグループ (20ピン):R5F11W68ASM(PTSP0020JI-A)

メモリ

ROM:8KB  RAM:1KB

ボード電源電圧

2.0~5.5V

クロック

内部最大 20MHz

USBコネクタ

USB MINI-B   型名  54819-0572  (molex社製)

USBシリアル変換IC 型名 FT234XD (FTDI社製)

ボード外寸

58.0×46.0mm(突起部含まず)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本

 別売  ACアダプタ+5V(JST)\1,980(税別\1,800) ACアダプタ+3.3V(JST)\1,980(税別\1,800)

        その他オプション品はこちら
