株式会社北斗電子製ルネサスエレクトロニクス RL78/G1N(20ピン）グループマイコン搭載ボード HSBRL78G1N20

RL78/G1N(20ピン）グループマイコン搭載ボード

HSBRL78G1N20

直付仕様価格

\8,800 (税別\8,000)

特徴　

◆ ルネサスエレクトロニクス社製RL78/G1N(TSSOP-20ピン)を実装

◆ E1,E2,E2Lite,E20エミュレータ接続用インタフェース(14P)搭載

◆ USBインタフェース(USB MINI-B)搭載(USBシリアル変換)

◆ USBシリアル変換IC搭載によりパソコンと簡単接続

◆ SCIインタフェース(20P)搭載

◆ リセットスイッチ搭載

◆ 評価用プッシュスイッチ1つ搭載

◆ 評価用LED1つ搭載

◆ 回路図添付

　

HSBRL78G1N20

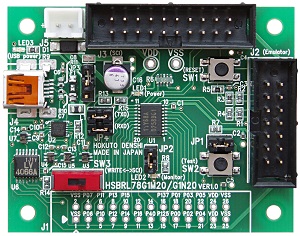

拡大写真はこちら

HSBRL78G1M20と共通基板

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　　REV.1.0.0.0
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	HSBRL78G1N20
搭載マイコン	RL78/G1Nグループ (20ピン)：R5F11Y68ASM（PTSP0020JI-A）
メモリ	ROM：8KB　　RAM：1KB
ボード電源電圧	2.0～5.5V
クロック	内部最大 20MHz
USBコネクタ	USB MINI-B 型名 54819-0572 (molex社製)
USBシリアル変換IC	型名 FT234XD (FTDI社製)
ボード外寸	58.0×46.0mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本

　別売　　ACアダプタ+5V(JST)：\1,980（税別\1,800）　ACアダプタ+3.3V(JST)：\1,980（税別\1,800）
