R9A02G021(48ピン)グループマイコン搭載ボード

HSBRV02G021-48シリーズ
直付仕様価格 \9,900 (税別\9,000)	20P直付仕様価格 \12,100 (税別\11,000)

◆ 低消費電力のルネサスエレクトロニクス社製R9A02G021(48ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ 幅広い電源電圧対応(1.6～5V)で, 柔軟な電源設計が可能

◆ 回路図添付

*1　追加オプション　HSBRV02G021-48は非搭載、HSBRV02G021-48-20Pは搭載

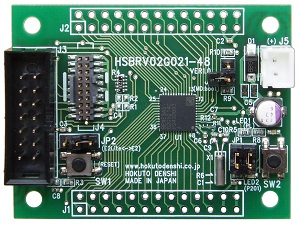

写真は20P直付仕様

ダウンロード

・取扱説明書

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	直付仕様	HSBRV02G021-48
	20Pオプション付直付仕様	HSBRV02G021-48-20P
搭載マイコン		R9A02G021グループ　48ピン：R9A02G0214CNE（PWQN0048KC-A）
メモリ		コードフラッシュ：128KB　　RAM：16KB　　データフラッシュ：4KB
搭載クロック		サブクロック：32.768kHz　（マイコン最大動作周波数：48MHz）
エミュレータインタフェース		HSBRV02G021-48： J4 1.27mm ピッチ20P コネクタ未実装 HSBRV02G021-48-20P： J4 1.27mm ピッチ20P コネクタ実装済 HSBRV02G021-48,HSBRV02G021-48-20P： J3 14P コネクタ実装済
ボード電源電圧*2		1.6～5V
ボード外寸		54.0 × 42.0 mm（突起部含まず）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・回路図

*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　 ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
