RX230(100ピン)向けタッチキー評価キット

RX230タッチキー評価キット

価格
\30,800 (税別\28,000)

特徴　

■ RX230(100ピン)向けのタッチキーを評価

■ タッチキー基板「自己容量タイプ」及び「相互容量タイプ(マトリックスキーを構成)」を使用して, すぐにタッチキーアプリケーション開発が可能

■ キャラクタタイプLCDでタッチ動作の確認が可能

■ 静電容量式タッチセンサ機能を搭載

■ サンプルプログラムCD付属

■ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載

■ リセットスイッチ搭載

■ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

■ 回路図添付

拡大写真

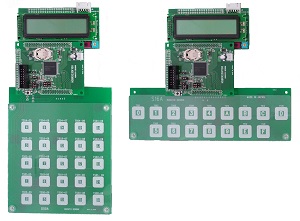

【組立イメージ】

ダウンロード

・取扱説明書
ハードウェア編	：PDF	REV.1.1.1.0 （2022.3.4 更新）
ソフトウェア編	：PDF	REV.1.1.0.0 （2018.4.26 更新）

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	RX230タッチキー評価キット
搭載マイコン	RX230グループ　100ピン：R5F52306ADFP（PLQP0100KB-A）
メモリ	ROM：256KB　　RAM：32KB　　E2データフラッシュ：8KB
搭載クロック	メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：54MHz）
ボード電源電圧*1	3～5V

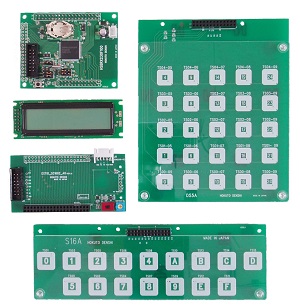

製品内容	・マイコンボード（HSBRX230F100:J1,J3ピンヘッダ実装済み）・自己容量タッチキー基板・相互容量タッチキー基板・LCD接続基板・キャラクタタイプLCD ・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・サンプルプログラムCD ・回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　 ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます

すでにマイコンボードをお持ちのお客さま向け

製品型名	RX230タッチキー評価I/Oキット
価格	\24,200（税別\22,000）
製品内容	・自己容量タッチキー基板・相互容量タッチキー基板・LCD接続基板・キャラクタタイプLCD ・ピンヘッダ（40ピン・26ピン）*2 ・サンプルプログラムCD

*2 お手元のHSBRX230F100の J1(40ピン)・J3(26ピン)に半田付けしてご利用ください

RX230(100ピン)グループマイコン搭載ボード

HSBRX230F100

直付仕様価格
\7,150 (税別\6,500)

特徴　

◆ ルネサスエレクトロニクス社製RX230(100ピン)を搭載

◆ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載

◆ モニタLED(1つ)搭載

◆ リセットスイッチ搭載

◆ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

◆ 回路図添付

拡大写真

ダウンロード

・取扱説明書	：PDF	REV.1.0.1.0 （2017.10.25 更新）
・Smart Configurator用BDFファイル	：BDF

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	HSBRX230F100
搭載マイコン	RX230グループ　100ピン：R5F52306ADFP（PLQP0100KB-A）
メモリ	ROM：256KB　　RAM：32KB　　E2データフラッシュ：8KB
搭載クロック	メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：54MHz）
電池ホルダー	CR1220コイン型電池用ホルダー搭載（電池は別途ご用意ください）
ボード電源電圧*3	1.8～5V
ボード外寸	75.0 × 58.0 mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・回路図

*3 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　 ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます

お問合せ先

技術サポート窓口　見積・注文窓口

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
