RCカーキット

価格 \25,960(税別\23,600)

◆ RCカーインタフェース(車体制御、ライト制御)

◆ 通信インタフェース(Bluetooth向け)

◆ バック音等に使えるブザー付属

◆ 電圧変換回路搭載(RCカーバッテリ→DC5V)

HSBRH850F1L100(別売)を最大3枚搭載可能

HSBRX63T-100RC(別売)を最大3枚搭載可能

HSBRH850F1L100、HSBRX63T-100RCマイコンボードには本製品と接続するための拡張I/Oポートが用意されています

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様を変更する場合がございます。

実際のアクリル板は透明です。

ダウンロード

・取扱説明書 PDF     REV.1.1.0.0 (2018.6.1 更新

上記よりダウンロード(保存)してご利用下さい 。

(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

入力電源電圧 DC7.2〜8.4V(RCカーバッテリー)

ボード外寸

300 ×100mm (アクリル板)

製品内容

基板マウント用アクリル板 1枚

通信基板 1枚

シャーシ基板 1枚

・通信ケーブル 3本

 (MIL-10Pコネクタ両側圧着済み20cm 2本

  MIL-10Pコネクタ-PH-10Pコネクタ圧着済み35cm 1本)

電源変換ケーブル 1本JST RCY レセプタクルハウジング−XH コネクタ 2P

・ブザー 1個 (PH-2Pコネクタ圧着済み)

10Pinピンヘッダ 1個

10Pinボックス型コネクタ 3個

ねじ類 1組 (プラスチックねじ、ワッシャー、ナット、スペーサ各16個)

CAN通信ケーブル (4P両側圧着10cm:JST) 2本

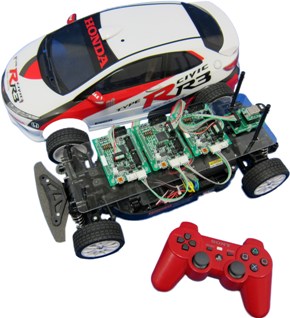

RCカーキット実装イメージ

拡大写真はこちら

RCカー本体及びBluetooth通信部、Bluetoothドングル、制御用マイコンボード、PS3コントローラは含まれません。別途ご用意下さい。

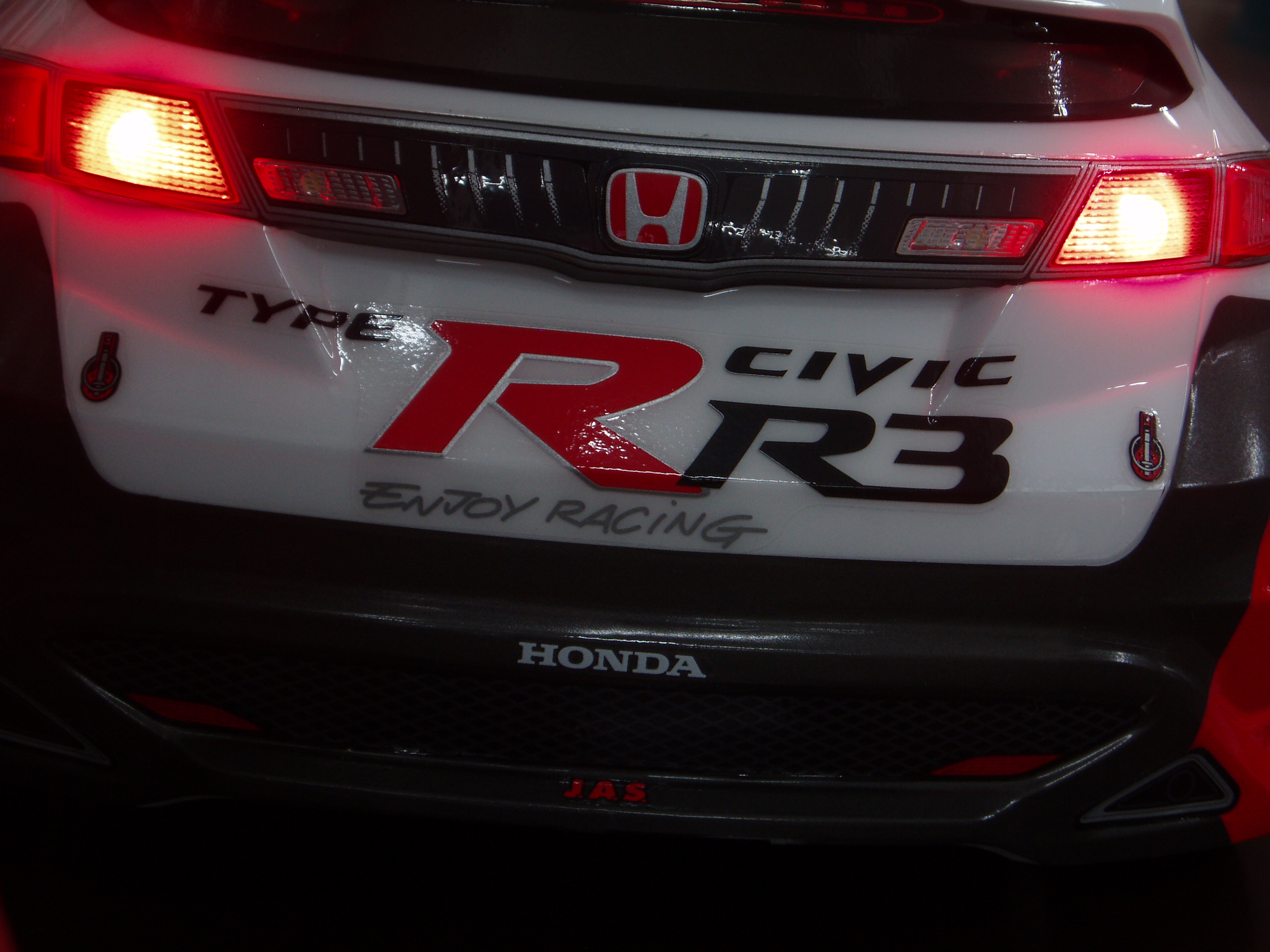

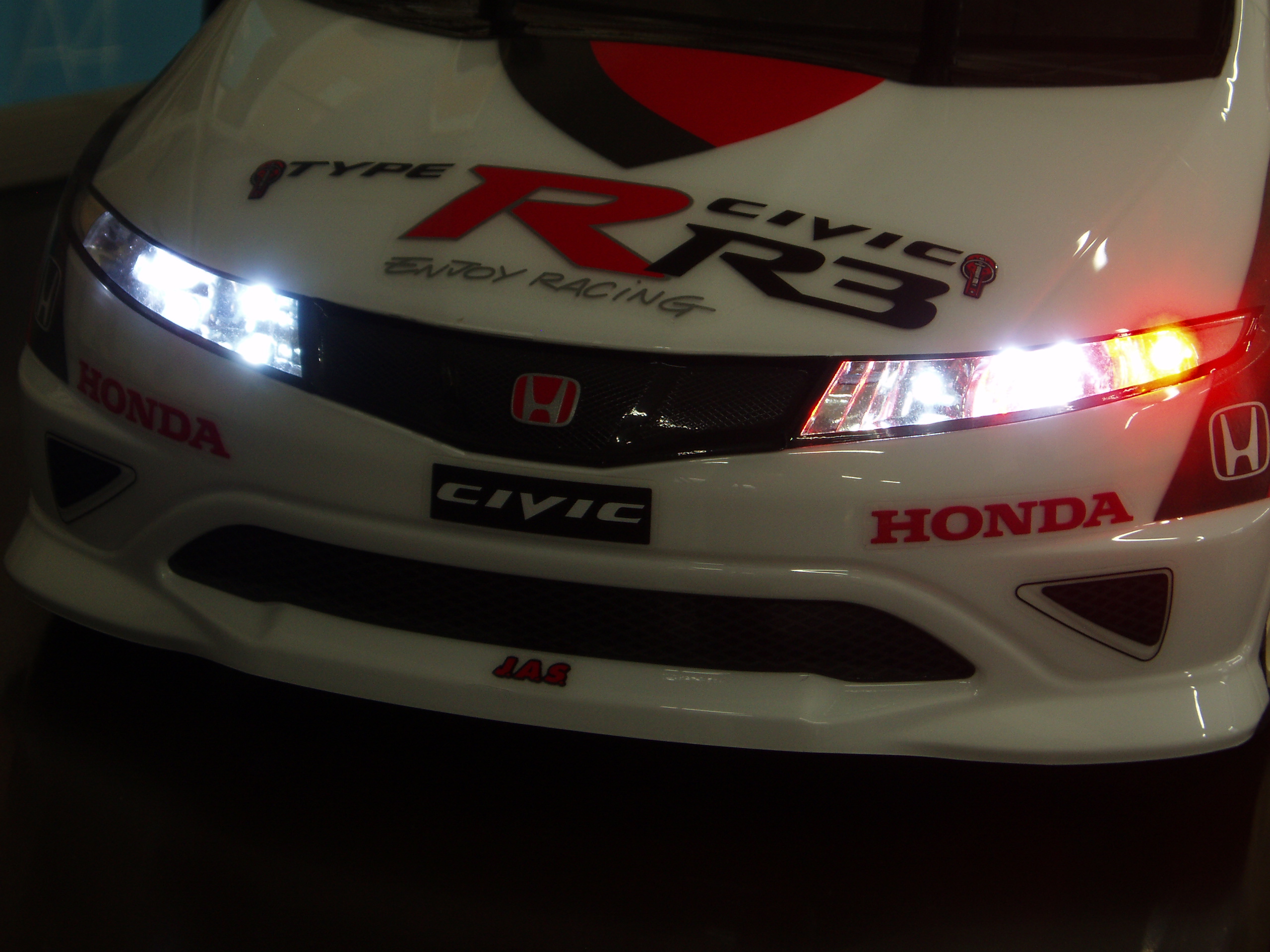

ライトパーツの使用に関して



 RCカーキットでは、ヘッドランプやウィンカ、ブレーキランプ等をコントローラから制御する事が可能です

 タミヤ製TLU-01(別売)とLED、ライト取り付けマウンタに対応するボディ(*)を組み合わせる事で見た目をカッコ良くすることができます

 (*)
 ・シビック(ホンダ)
 ・ニスモ シルビア(日産)
 ・RX-7(マツダ)
 ・インプレッサ(スバル)
 ・アリスト(トヨタ)
 ・ランサー(三菱)
 等のボディには、LEDの取り付けが可能です
 (インプレッサなどは多数のバリエーションが存在しますので、ボディにライト用のマウンタが付属するかは、実物のボディで確認をお願い致します)
