RL78/F25グループマイコン搭載 LIN・CAN評価キット

■ 車載通信評価に適したRL78/F25*1を搭載

■ LIN 3ch･CAN(CAN FD対応) 2ch搭載, 1枚のボードで物理層の動作を含めた通信評価が可能

■ LINとCANのサンプルプログラムを収録, すぐに動作確認を開始

■ 付属のUSB-RL78WRITER で, 書き込み･USBシリアル通信を簡単に実現

■ 直付仕様とソケット仕様の2タイプをご用意

■ 回路図添付

*1 本製品は、付属するマイコンボードの違いにより、100ピン搭載品と 80ピン搭載品の2種類をご用意しています。なお、学習内容・付属ソフトウェアは共通です。

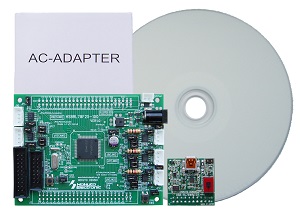

写真は100ピン搭載品
（LIN・CANスタータキット RL78/F25-100）

ダウンロード

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	直付仕様	LIN・CANスタータキット RL78/F25-100
	ソケット仕様	LIN・CANスタータキット RL78/F25-100-S
搭載マイコン		RL78/F25グループ　100ピン：R7F125FPL4AFB-C　（PLQP0100KE-A）
メモリ		Code Flash：512KB　RAM：40KB　Data Flash：16KB
搭載クロック		メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：40MHz）
CANトランシーバIC		TJA1044 （NXP社製、又は同等品）
LINトランシーバIC		TJA1021 （NXP社製、又は同等品）
実装ソケット（ソケット仕様のみ）		NQPACK100SD-ND （東京エレテック社製）
ボード電源電圧		2.7～5V　※CAN使用時は5V
LIN電源電圧		9～18V
CD内容		サンプルプログラム（CS+向けプロジェクト）・取扱説明書・ソフトウェアマニュアル
製品内容		・マイコンボード（HSBRL78F25-100）　1枚・USB-RL78WRITER基板　1枚・USBケーブル（USB-A-miniB） 1本・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 2本・LIN通信ケーブル（3Pコネクタ片側圧着済み 1.5m : JST） 3本・CAN通信ケーブル（4Pコネクタ両側圧着済 20cm：JST）　1本・LIN通信ケーブル（3Pコネクタ両側圧着済 20cm：JST）　1本・ACアダプタ　1個・回路図 1部・サンプルプログラムCD 1枚

製品型名	直付仕様	LIN・CANスタータキット RL78/F25-80
	ソケット仕様	LIN・CANスタータキット RL78/F25-80-S
搭載マイコン		RL78/F25グループ　80ピン：R7F125FML4AFB-C　（PLQP0080KE-A）
メモリ		Code Flash：512KB　RAM：40KB　Data Flash：16KB
搭載クロック		メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：40MHz）
CANトランシーバIC		TJA1044 （NXP社製、又は同等品）
LINトランシーバIC		TJA1021 （NXP社製、又は同等品）
実装ソケット（ソケット仕様のみ）		NQPACK080SD-ND （東京エレテック社製）
ボード電源電圧		2.7～5V　※CAN使用時は5V
LIN電源電圧		9～18V
CD内容		サンプルプログラム（CS+向けプロジェクト）・取扱説明書・ソフトウェアマニュアル
製品内容		・マイコンボード（HSBRL78F25-80）　1枚・USB-RL78WRITER基板　1枚・USBケーブル（USB-A-miniB） 1本・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 2本・LIN通信ケーブル（3Pコネクタ片側圧着済み 1.5m : JST） 3本・CAN通信ケーブル（4Pコネクタ両側圧着済 20cm：JST）　1本・LIN通信ケーブル（3Pコネクタ両側圧着済 20cm：JST）　1本・ACアダプタ　1個・回路図 1部・サンプルプログラムCD 1枚

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
