RX140(80ピン)グループマイコン搭載ボード用タッチキー評価キット
|
RX140タッチキー評価キット |
|
価格
\35,970
(税別\32,700)
|
|
特徴
|
|
■RX140(80ピン)にて タッチキー機能 CTSU2を評価
■タッチキー基板「自己容量タイプ」及び「相互容量タイプ（マトリックスキーを 構成）」を使用してタッチキーアプリケーションの作成・評価が直ぐに行える
■キャラクタタイプLCDでタッチ動作の確認が可能
■静電容量式タッチセンサ機能を搭載
■サンプルプログラムCD付属ですぐにタッチキー制御学習が可能
|
|

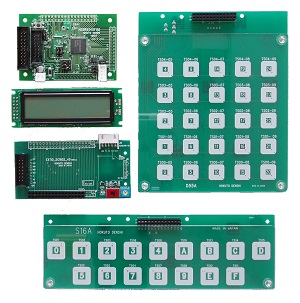

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様を変更する場合がございます。
|
|
ダウンロード
|
・取扱説明書
|
ハードウェア編 |
： |
PDF REV.1.0.0.0 |
|
ソフトウェア編 |
： |
PDF REV.1.0.2.0 (2023.9.28
更新) |
|
QE
CapTouch編 |
： |
PDF REV.1.0.1.0 (2023.9.28
更新) |
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
製品概略
|
製品型名 |
RX140タッチキー評価キット |
|
搭載マイコン |
RX140グループ：R5F51406BGFN（PLQP0080KB-B）
|
|
メモリ |
ROM：256KB RAM：64KB E2データフラッシュ：8KB |
|
電源電圧 |
DC2〜5V
|
|
搭載クロック |
メインクロック：8MHz サブクロック：32.768kHz （マイコン最高動作周波数：48MHz） |
|
製品内容 |
・マイコンボード（HSBRX140F80:J1,
J3ピンヘッダ実装済み）
・自己容量タッチキー基板（S16A）
・相互容量タッチキー基板（D55A）
・LCD接続基板（EXTIO_SC1602_40）
・キャラクタタイプLCD（SC1602）
・DC電源ケーブル（2Pコネクタ片側圧着済み30cm：JST) 1本
・CAN通信ケーブル（4Pコネクタ片側圧着済み
50cm : JST） 1本
・サンプルプログラムCD
・回路図
|
別売
ACアダプタ+5V(JST)
：\1,980（税別\1,800）
ACアダプタ+3.3V(JST)：\1,980（税別\1,800）
USB-1S(JST)
：\2,970（税別\2,700
その他CAN搭載製品はこちら その他オプション品はこちら |
