R8C
Family Flash Memory MCU Board
＜フラッシュメモリマイコンボード＞ |
|
ルネサス
エレクトロニクス社製

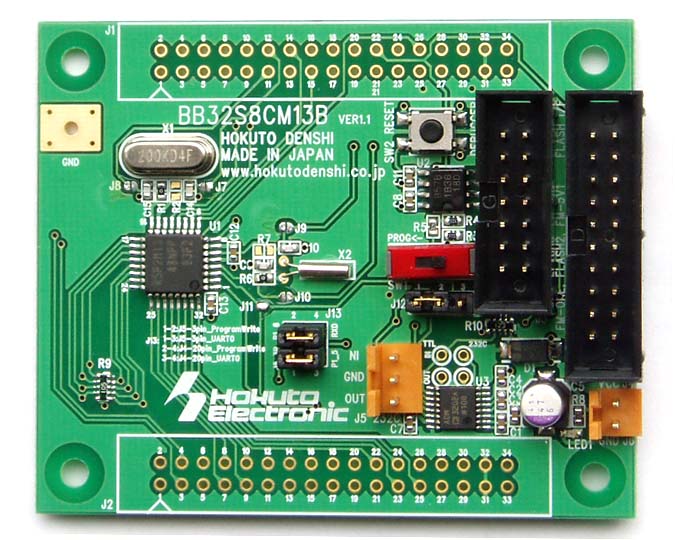

R8C/M13Bグループ
フラッシュメモリマイコン実装
BB32S8CM13Bシリーズ
\5,250（税別\5,000/送料\1,050）
|
|
|
■オプションボードとの組合せで目的に応じた低価格な開発環境へ
■E8a用動作確認済みデバッグインターフェース（14P）
■シリアル（3P）での書込みソフト付属
■オンボードプログラマ書込みインターフェース（20P）
■回路図添付
製品型名は下部一覧表をご確認下さい
製品一覧へ
|
≪ご案内≫
ボード電源電圧を「5V」から「3.3V〜5V」に変更
対象：R8Cベースボードシリーズ全種
変更：リセット抵抗 「4.7K」から「11K」に変更
|
|
 |
出荷形態が変わります |
|
|
Ｉ/Ｏコネクタ（Ｊ1・Ｊ2）が未実装での出荷となります。
ケーブルと同様にＩ/Ｏコネクタは添付品とさせて頂きます。
2010/4/1より順次対応となります。
|
|
|
|
|
仕様概略 Flash内蔵マイコンオンボードプログラマ デバッグI/F14P
|
I/F |
RS232C 1ch（3Pコネクタ実装）
内蔵ROM書換えI/F（20Pコネクタ実装）
- オンボードプログラマ付属ケーブル対応
デバッグI/F（14Pコネクタ実装）
- E8a対応
オプションボード接続I/F：2個
- 各MIL規格準拠ボックスプラグ34P対応 |
| ボード寸法 |
70.4mm×58mm |
| 製品内容 |
マイコンボード ・付属ソフトCD ・ DC電源ケーブル ・専用RS232Cケーブル（片側圧着）
34PINボックス型コネクタ（ストレートオス）
2個 ・ 取扱説明書 ・ 回路図
|
| CD内容 |
内蔵ROM書込みソフト 参考ソフト・デモソフト |
|
対応オプション品
|
|
別売電源
各\1,890
・ACアダプタ+5V
・ACアダプタ+3.3V
別売ケーブル（両端圧着）
\577
・専用RS232Cケーブル（3P-Dsub9P）
|
|
|
|
|
ボードシルク名：BB32S8CM13B
−
ご注文の際は、マイコン型名をご指定下さい−
ご注文例：BB32S8CM13B(R5F2M134BNFP)
| 製品型名 |
実装マイコン型名 |
マイコン
パッケージ |
電源 |
ROM |
RAM |
クロック |
PUPPY対応 |
| BB32S8CM13B |
R5F2M131BNFP |
PLQP0032GB-A
|
3.3V
〜5V |
4KB（+2KB） |
384 |
メインクロック20MHz
サブクロック
32.768KHz
|
- |
| R5F2M132BNFP |
8KB（+2KB） |
512 |
| R5F2M134BNFP |
16KB（+2KB） |
1K |
|
|
|
|
