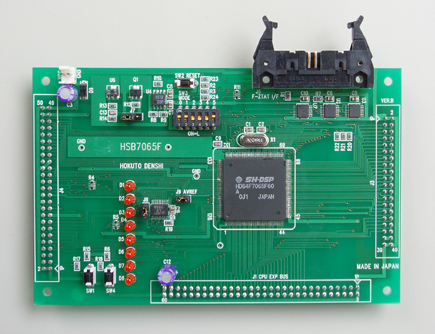

SH7065マイコン搭載ボード
|
|
|
HSB7065F
|
直付税込価格
\31,500
（税別\30,000） |
|
 |
 |
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
評価用LED8つと評価用押しボタンスイッチ4つ搭載
◆
FLASHインターフェース実装、I/Oコネクタ、拡張バスコネクタ実装
◆
ソケット仕様でフルICEにも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。
|
|
|
|
|
|
|
|
|
別売 ACアダプタ+5V：\1,890（税別\1,800） その他オプション品はこちら
|
|
仕様概略 |
|
製品型名 |
HSB7065F |
|
実装マイコン |
HD64F7065AF60 |
|
直付仕様価格
ソケット仕様価格* |
\31,500（税別\30,000）
\73,500（税別\70,000） |
|
実装クロック |
14.7456MHz |
|
内蔵ROM |
256KB |
|
内蔵RAM |
8KB |
|
実装ソケット型名 |
NQPACK176SD（東京エレテック社製） |
|
ボード電源電圧 |
DC5V |
|
ボード外寸 |
90.17×139.7mm（突起部含まず） |
|
製品内容 |
マイコンボード
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
*ソケット仕様は型名後ろに「-S」を付記します
|
|
|
|
|
|
