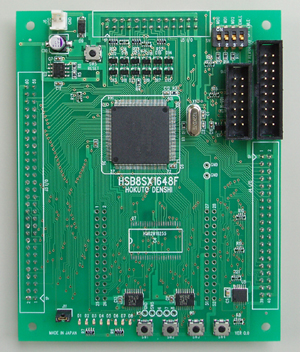

H8SX/1644,H8SX/1648,H8SX/1644A,H8SX/1648A,H8SX/1644L,H8SX/1648L マイコン搭載CPUボード |
|
HSB8SX1648Fシリーズ
|
直付税込価格
\23,625〜
（税別\22,500）
※詳細は仕様概略をご確認下さい。
|
|
|
|

|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
SRAM(512KB)を実装製品あり
◆
評価用LED8つと評価用押しボタンスイッチ4つを搭載
◆
FLASHインターフェース実装、拡張コネクタ実装
◆
デバッグインターフェース（14P）実装，ルネサス エレクトロニクス社製
E10A-USBで動作確認済み
◆
ソケット仕様でフルICEにも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。 |
|
|
|
|
製品型名：HSB8SX1648F,
HSB8SX1648F-M(SRAM仕様)
HSB8SX1644F,
HSB8SX1644F-M(SRAM仕様)
HSB8SX1648AF,
HSB8SX1648AF-M(SRAM仕様)
HSB8SX1644AF,
HSB8SX1644AF-M(SRAM仕様)
HSB8SX1648LF,
HSB8SX1648LF-M(SRAM仕様)
HSB8SX1644LF,
HSB8SX1644LF-M(SRAM仕様)
|
|
|
|
取扱説明書：PDF
|
|
|
|
|
別売 ACアダプタ+3.3V：\1,890（税別\1,800） その他オプション品はこちら
|
|
|
|
|
|
仕様概略 |
|
製品型名 |
HSB8SX1648F
|
HSB8SX1648F-M(SRAM仕様)
|
HSB8SX1644F
|
HSB8SX1644F-M(SRAM仕様)
|
|
実装マイコン |
R5F61648N50FPV
|
R5F61644N50FPV
|
|
直付仕様価格
ソケット仕様価格*1 |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
|
実装クロック |
12.288MHz |
|
内蔵ROM |
1024KB
|
512KB
|
|
内蔵RAM |
56KB |
40KB |
|
実装SRAM |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
|
実装ソケット型名 |
NQPACK144SD-ND/HQPACK144SD（東京エレテック） |
|
ボード電源電圧 |
DC+3.3V |
|
ボード外寸 |
115×91.66mm（突起部含まず） |
|
製品内容 |
CPUボード
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
|
|
|
仕様概略 |
|
製品型名 |
HSB8SX1648AF
|
HSB8SX1648AF-M(SRAM仕様)
|
HSB8SX1644AF
|
HSB8SX1644AF-M(SRAM仕様)
|
|
実装マイコン |
R5F61648AN50FPV
|
R5F61644AN50FPV
|
|
直付仕様価格
ソケット仕様価格*1 |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
|
実装クロック |
12.288MHz |
|
内蔵ROM |
1024KB
|
512KB
|
|
内蔵RAM |
56KB |
40KB |
|
実装SRAM |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
|
実装ソケット型名 |
NQPACK144SD-ND/HQPACK144SD（東京エレテック） |
|
ボード電源電圧 |
DC+3.3V |
|
ボード外寸 |
115×91.66mm（突起部含まず） |
|
製品内容 |
CPUボード
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
|
|
|
仕様概略 |
|
製品型名 |
HSB8SX1648LF
|
HSB8SX1648LF-M(SRAM仕様)
|
HSB8SX1644LF
|
HSB8SX1644LF-M(SRAM仕様)
|
|
実装マイコン |
R5F61648LN50FPV
|
R5F61644LN50FPV
|
|
直付仕様価格
ソケット仕様価格*1 |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
\23,625（税別\22,500）
\68,250（税別\65,000） |
\27,300（税別\26,000）
\71,925（税別\68,500） |
|
実装クロック |
12.288MHz |
|
内蔵ROM |
1024KB
|
512KB
|
|
内蔵RAM |
56KB |
40KB |
|
実装SRAM |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
- |
U7 R1RW0416DSB-2LR
512KB(256-kword ×16-bit)
ルネサス エレクトロニクス社製 |
|
実装ソケット型名 |
NQPACK144SD-ND/HQPACK144SD（東京エレテック） |
|
ボード電源電圧 |
DC+3.3V |
|
ボード外寸 |
115×91.66mm（突起部含まず） |
|
製品内容 |
CPUボード
DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
取扱説明書
回路図
|
|
*1ソケット仕様は型名後ろに「-S」を付記します
|
|
|
|
|
|
|
|
|
