RL78/G23(100ピン)グループマイコン搭載ボード用タッチキー評価キット
|
RL78/G23タッチキー評価キット |
|
価格
\36,300
(税別\33,000)
|
|
特徴
|
|
■RL78/G23(100ピン)にて
タッチキー機能 CTSU2Lを評価
■タッチキー基板「自己容量タイプ」及び「相互容量タイプ（マトリックスキーを 構成）」を使用してタッチキーアプリケーションの作成・評価が直ぐに行える
■キャラクタタイプLCDでタッチ動作の確認が可能
■静電容量式タッチセンサ機能を搭載
■サンプルプログラムCD付属ですぐにタッチキー制御学習が可能
|
|
拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様を変更する場合がございます。
|
|
ダウンロード
|
・取扱説明書
|
ハードウェア編 |
： |
PDF REV.1.0.0.0 |
|
ソフトウェア編 |
： |
PDF REV.1.0.2.0 |
|
QE
CapTouch編 |
： |
PDF REV.1.0.0.0 |
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
製品概略
|
製品型名 |
RL78/G23タッチキー評価キット |
|
搭載マイコン |
RL78/G23グループ 100ピン：R7F100GPN3CFB（PLQP0100KB-B）
|
|
メモリ |
コードフラッシュ：768KB RAM：48KB データフラッシュ：8KB |
|
電源電圧 |
DC1.8〜5.0Ｖ
|
|
搭載クロック |
メインクロック：20MHz サブクロック：32.768kHz（マイコン最高動作周波数：32MHz） |
|
製品内容 |

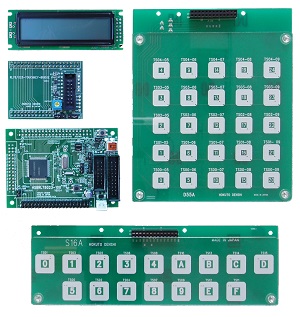

・マイコンボード（HSBRL78G23-100:J1ピンヘッダ実装済み）
・自己容量タッチキー基板（S16A）
・相互容量タッチキー基板（D55A）
・LCD接続基板（RL78/G23-TOUCHKEY-BRIDGE）
・キャラクタタイプLCD（SC1602）
・DC電源ケーブル（2Pコネクタ片側圧着済み30cm：JST) 1本
・USB-A - mini-B ケーブル 1本
・サンプルプログラムCD
・回路図
|
別売
ACアダプタ+5V(JST)
：\1,980（税別\1,800）
ACアダプタ+3.3V(JST)：\1,980（税別\1,800）
その他オプション品はこちら |
