SH7727スタータキット

価格

\61,000+消費税

特徴

■各種搭載インタフェース

コンパクトフラッシュ:1ch

Ether 100Base:1ch

USB:ホスト/ファンクション 各1ch

RS232C 9P:1ch 10P:1ch

デバッグ:H-UDI(14P)

ルネサス エレクトロニクス社製 E10A-USBで動作確認済

E10A-USBをご利用の場合、CD収録の開発環境はご利用戴けませんのでご留意下さい

■GNUライセンスにより開発環境のコスト削減

■TOPPERSライセンスオープンソースOSで開発期間短縮

■回路図添付

デバッグインタフェース(14P)

【CD内容】

GDB   STUB   参考ソフト  デモソフト

取扱説明書

2012.9月よりPDF形式にてCD収録での提供

別売オプションボード

拡張PIOボード:\9,500+消費税

USB機能搭載製品 Ether機能搭載製品 コンパクトフラッシュインターフェース搭載製品 書籍掲載製品

電池は付属していません。

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

資料:PDF 更新 (2012.9.19)

製品カタログ:PDF



<ご案内>

2013.5.7 搭載部品(SDRAM)が変更になりますnew!

本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為変更となります。

変更前:K4S561632(SAMSUNG社製) → 変更後:MT48LC16M16A2 (Micron社製)

【ご注意】

SAMSUNG社製とMicron社製のSDRAMは、プログラムで行う設定内容が異なります。
Micron社製SDRAMの詳細については、「MT48LC16M16A2」のデータシートを入手しご確認下さい。

※在庫がなくなり次第変更になります。先行でMicron社製SDRAM搭載品をご希望の場合は別途お問合せ下さい。

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい

2012.8.21 搭載部品(SDRAM)が変更のご案内(Elpida社製からSAMSUNG社製へ変更)

ご案内ページ

2004.5.11 バージョンF+以前の基板において、USBホスト回路に不具合が見つかりました

ご案内ページ

仕様概略

実装マイコン

SH7727(HD6417727F100)   内蔵RAM:XメモリとYメモリ:各8KB

クロック

98.304MHz ROM/RAM49.152MHz 周辺24.576MHz

FlashROM 128KB※出荷時モニタ書込み済み
EEPROM

16MB(4M×16bit 2個実装) TC58FVM6B2AFT65(Toshiba社製)

SDRAM

64MB(16M×16bit 2個実装) K4S561632(SAMSUNG社製)相当

インタフェース

コンパクトフラッシュ:1ch
Ether 100Base:1ch
USB:ホスト/ファンクション 各1ch
RS232C 9P:1ch 10P:1ch

デバッグ:H-UDI(14P)
AUD:(36Pコネクタ未実装)
CPU外部拡張: 100P×1

電源 5V
ボード寸法 約122×195mm
製品内容

・マイコンボード:HSB7727ST

・付属CD

・DC電源ケーブル

・専用RS232Cケーブル

・回路図

別売 ACアダプタ+5V:\1,800+消費税

デモプログラムについて

▼USBMOUSEはWindows標準添付のマウスドライバを使用します。

▼CF_Hokutoはコンパクトフラッシュ内のコンパクトフラッシュ情報のみアクセスしています。

RTC

内蔵リアルタイムクロックの初期化  コマンドでの入出力

USBMOUSE USB接続されたPCポイントの操作
CF_Hokuto TCP/IP初期化、CF情報のリードとシリアル出力(データアクセス無し)
ADDA 内蔵AD/DA初期化、AD取得・AD出力、LCD表示
ET_Hokuto TCP/IP初期化、LCD初期化、カメラ初期化、取得画像のLCD出力(bmp)

オプションボード
拡張PIOボード

価格

\9,500+消費税 *1

特徴

■100ピンCPU拡張バスに接続

■マイコンのポートを意識せずにスイッチ及びLEDの拡張が可能

■評価用スイッチ8個、評価用LED16個、割り込み用スイッチ1個搭載

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

その他USB搭載マイコンボードはこちら / その他Ether搭載マイコンボードはこちら                                                         PAGE TOP


SH7616スタータキット

価格

\45,000+消費税

特徴

■キャッシュメモリ・内蔵X/Yメモリ

■シリアル3ch(内FIFO 1ch)

■EtherFIFO送受信各2KB

■GNUライセンスにより開発環境のコスト削減

■TOPPERSライセンスオープンソースOSで開発期間短縮

■回路図添付

デバッグインタフェース(14P)

【CD内容】

 GDB  STUB  参考ソフト

 デモソフト 取扱説明書

2013.11.12よりPDF形式にてCD収録での提供

【ボード単体販売】

 HSB7616IT  \43,000+消費税

別売オプションボード

拡張PIOボード\9,500+消費税

Ether機能搭載製品 書籍掲載製品

※電池は付属していません。

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

資料:PDF (2013.11.15更新)





仕様概略

実装マイコン

SH7616(HD6417616SFV)  内蔵RAM X-RAM:4KB Y-RAM:4KB

クロック

4倍動作時58.9824MHz(14.7456MHz実装)

FlashROM 128KB出荷時モニタ書込み済み
EEPROM

2MB(1M×16bit 1個実装) TC58FVT60AFT(Toshiba社製)

SRAM

1MB(256K×16bit 2個実装)  R1RW0416DSB-2LRルネサス エレクトロニクス社製)

RTC

CPU内蔵 及び 外部RS5C62(リコー社製)

インタフェース

Ether 100Base:1ch

RS232C 9P:1ch 10P:1ch 4P(TTL):1ch

デバッグ:H-UDI(14P)E10Aでの動作確認済み

CPU外部拡張:100P×1
E10A-USBをご利用の場合、CD収録の開発環境はご利用戴けませんのでご留下さい

電源 5V
ボード寸法 約122×95mm
製品内容

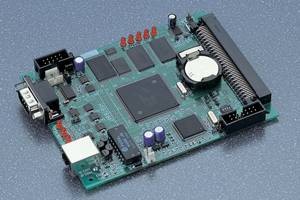

・マイコンボード:HSB7616IT

・付属CD

・DC電源ケーブル

・専用RS232Cケーブル

・回路図

別売 ACアダプタ+5V:\1,800+消費税

オプションボード
拡張PIOボード

価格

\9,500+消費税 *1

特徴

■100ピンCPU拡張バスに接続

■マイコンのポートを意識せずにスイッチ及びLEDの拡張が可能

■評価用スイッチ8個、評価用LED16個、割り込み用スイッチ1個搭載

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

その他Ether搭載マイコンボードはこちら          SH7727スタータキット     H8S/2638Fスタータキット

PAGE TOP


H8S/2638Fスタータキット

価格

\38,000+消費税

特徴

■CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

■LINドライバIC・Ethernetコントローラ搭載

■GNU開発環境を圧縮 CD収録

■回路図添付

FLASHインタフェース(20P)

【CD内容】

 内蔵ROM書込みソフト  GDB

 STUB  参考ソフト  デモソフト

 取扱説明書

2013.11.12よりPDF形式にてCD収録での提供

ボード単体販売】

 HSB8S2638ST  \33,000+消費税

CAN機能搭載製品 Ether機能搭載製品

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

資料:PDF (2015.6.9更新)



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました

対象コネクタ :2ピン、3ピン、4ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

仕様概略

実装マイコン

H8S/2638F(HD64F2638WF20)  内蔵ROM:256KB 内蔵RAM:16KB

クロック

メインクロック 20MHz  (サブクロック32.768kHz)

SRAM

512KB(256K×16bit 1個) R1RW0416DSB-2LR(ルネサス エレクトロニクス社製)

CANドライバ

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品) High Speed CAN対応ドライバ

LINドライバ L9638D013TR(STMicro社製)
インタフェース

Ether 10Base:1ch

RS232C 10P:1ch

CPU外部拡張:60P×1

電源 5V
ボード寸法 約117×102mm
製品内容

・マイコンボード HSB8S2638ST

・付属ソフトCD

・DC電源ケーブル (JAE)

・LIN用通信ケーブル(3P:JAE

・CAN用通信ケーブル(4P:JAE)*

・専用RS232Cケーブル

・RS232C変換ボード

・回路図

* CAN用通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

LINのIC変更に伴うご注意   詳細ページへ

別売 ACアダプタ+5V(JAE):\1,800+消費税

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



その他CAN搭載マイコンボードはこちら / その他Ether搭載マイコンボードはこちら
