R8C Family Flash Memory MCU Board <フラッシュメモリマイコンボード>

ルネサス エレクトロニクス社製              RoHS対応製品

R8C/LA8Aグループ 実装

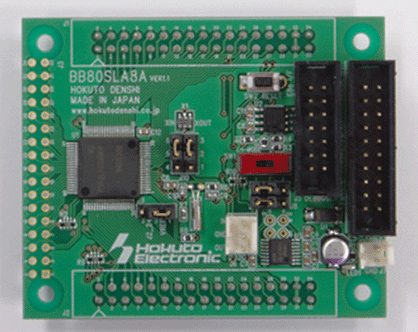

BB80SLA8A(R5F2LA8CANFP)

別途お問い合わせください(税別-)

 J1・J2コネクタは製品発送時未実装となります

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

■オプションボードとの組合せで目的に応じた低価格な開発環境へ

■E8a用動作確認済みデバッグインタフェース(14P)

■シリアル(3P)での書込みソフト付属

オンボードプログラマ書込みインタフェース(20P)

LCD I/Oボードに対応
■回路図添付

仕様概略

インタフェース

・RS232C 1ch(3Pコネクタ実装)

・内蔵ROM書換えI/F(20Pコネクタ実装)

  オンボードプログラマ付属ケーブル対応

・デバッグI/F(14Pコネクタ実装) E8a対応

・オプションボード接続I/F:3個
  各MIL規格準拠ボックスプラグ34P対応2個、MIL規格準拠34P対応1個

ボード寸法 70mm×58mm(突起部含まず)
製品内容

・マイコンボード

・付属CD
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmJAE)1本
・専用RS232Cケーブル
(3Pコネクタ片側圧着済み1.5mJAE)1本

・34PINボックス型コネクタ(ストレートオス) 2個

・回路図

CD内容 内蔵ROM書込みソフト 参考ソフト・デモソフト

書込みソフト動作環境 OS(32bit)
Windows7・Vista・XP・2000・Me・NT・98・95

別売電源 各\1,980(税別\1,800)

・ACアダプタ+5V(JAE)*

・ACアダプタ+3.3V(JAE)*

別売ケーブル(両端圧着) \605(税別\550)

・専用RS232Cケーブル(3P-Dsub9P-JAE)*

マイコンボード購入時期により実装コネクタが異なります。

お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

・2010.4よりI/Oコネクタ(J1, J2)は未実装で出荷しております。 お知らせ事項ページ(2010.3)

・2ピン、3ピン実装コネクタがJAE社製になりました

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文をお願いいたします。(2014.10.9)



ボードシルク名:BB80SLA8A
取扱説明書 製品型名 実装マイコン型名 パッケージ 電源 ROM RAM クロック PUPPY
対応
LCD I/O
対応
PDF
REV.3.1.0.0 (2015.4.7 更新)
BB80SLA8A(R5F2LA8CANFP)

販売終了予定

R5F2LA8CANFP PLQP0080KB-A 2.7V 〜5V 128KB
(+4KB)
5.5KB

メインクロック
20MHz

サブクロック
32.768kHz

-

取扱説明書は、上記PDFよりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

リセット電圧は2.7V用

販売終了予定在庫がなくなり次第販売終了いたします



オプション品についてはオプション品ページから詳細をご覧下さい
