H8S/2360,H8S/2361,H8S/2362,H8S/2364,H8S/2368マイコン搭載ボード

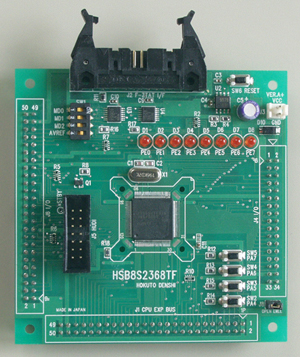

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

基板は下記製品と共通です

HSB8S2424FシリーズHSB8S2425Fシリーズ

取扱説明書:PDF

REV.5.0.2.0 (2014.1.7 更新)

  HSB8S2368TFシリーズ
  販売終了いたしました
特徴  RoHS対応製品

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース搭載 弊社高速オンボードプログラマと接続

◆ I/Oコネクタ実装

◆ 拡張バスコネクタ実装

◆ H-UDIインタフェース(14P)実装

 ルネサス エレクトロニクス社製 E10A-USBで動作確認済み※1

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つ搭載

◆ 回路図添付

◆ ソケット仕様にも対応

※1  HSB8S2368TFで動作確認

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載マイコン

H8S/2368グループ パッケージ TFP-120

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V

搭載クロック

19.6608MHz
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.44×91.44mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 IC149-120-043-B51(山一電機社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

・回路図

2013年10月9日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

製品型名一覧表

製品型名

マイコン
搭載種別

搭載マイコン

マイコン型番 ROM RAM

HSB8S2360TF  販売終了

直付 HD64F2360VTE 256KB 16KB
HSB8S2362TF   販売終了 HD64F2362VTE 256KB 32KB
HSB8S2368TF   販売終了 HD64F2368VTE34V 512KB 32KB

HSB8S2360TF-S  販売終了

ソケット HD64F2360VTE 256KB 16KB
HSB8S2362TF-S   販売終了 HD64F2362VTE 256KB 32KB
HSB8S2368TF-S   販売終了 HD64F2368VTE34V 512KB 32KB

 販売終了    …販売終了品 (販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。)

別売  ACアダプタ+3.3V\1,980(税別\1,800)      その他オプション品はこちら
