株式会社北斗電子製ルネサスエレクトロニクス H8SX/1582搭載評価ボード HSB8SX1582F

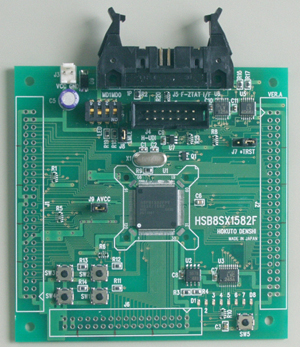

　H8SX/1582マイコン搭載ボード

HSB8SX1582F

直付仕様価格

\27,500 (税別25,000)

ソケット仕様価格

\71,500 (税別\65,000)

特徴　　販売終了予定

◆ ルネサスエレクトロニクス社製フラッシュマイコン内蔵マイコン実装

◆ FLASHインタフェース搭載

◆ デバッグインタフェース（14P）搭載

◆ 拡張バスコネクタ実装

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つ搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

※ICEによってはソケットの仕様が変更になる場合がございますので、
ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書：PDF
REV.3.0.0.0 (2014.11.20　更新)

製品型名	直付仕様	HSB8SX1582F 　販売終了予定
	ソケット仕様	HSB8SX1582F-S 　販売終了予定
搭載マイコン		H8SX/1582　：R5F61582N48FPV パッケージ　LQFP1414-120 (PLQP0120LA-A (FP-120B))
メモリ		ROM：256KB　　RAM：12KB
ボード電源電圧		DC5V
搭載クロック		6MHz
外寸		91.44×91.44mm（突起部含まず）
リセットIC		型名　RNA51957BFP (ルネサスエレクトロニクス社製、又は同等品)
実装ソケット（ソケット仕様のみ）		型名 NQPACK120SE（東京エレテック社製）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30ｃｍ）1本・回路図 2014年11月20日より取扱説明書はダウンロード版になりました右上「取扱説明書：PDF」よりダウンロード(保存）してご利用下さい（拡充や訂正のため内容は不定期に更新される事があります）

　販売終了予定…在庫なくなり次第販売終了いたします

別売　　ACアダプタ+5V：\1,980（税別\1,800）　　　　　　その他オプション品はこちら
