 H8/3039,H8/3022マイコン搭載マイコンボード

HSB8/3039F

HSB8/3022F

直付仕様価格

\27,500 (税別\25,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴    販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース搭載

◆ I/Oコネクタ・拡張バスコネクタ実装

◆ ほぼ全ての端子がコネクタに接続

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つを搭載

◆ ソケット仕様にも対応※1

◆ 回路図添付

 ※1 ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

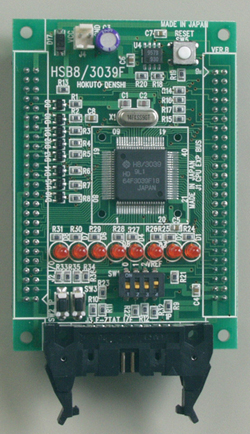

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:準備中

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載マイコン

H8/3039, H8/3022グループ

パッケージ PRQP0080JB-A  (FP-80AV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V / 5V※2

搭載クロック

14.7456MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

89 × 61 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名   IC149-080-117-B5(山一電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

※2  搭載マイコンによって異なります。詳細は製品型名一覧表をご覧下さい。

製品型名一覧表

製品型名

マイコン
搭載種別

搭載マイコン

ボード
電源電圧

マイコン型番 内蔵ROM 内蔵RAM
HSB8/3039F    販売終了予定 直付 HD64F3039F18 128KB 4KB DC5V
HSB8/3022F    販売終了予定 HD64F3022F18 256KB 8KB DC3.3V
HSB8/3039F-S    販売終了予定 ソケット HD64F3039F18 128KB 4KB DC5V
HSB8/3022F-S    販売終了予定 HD64F3022F18 256KB 8KB DC3.3V

販売終了予定…在庫なくなり次第販売終了予定品

 別売  ACアダプタ+5V\1,980(税別\1,800)  ACアダプタ+3.3V\1,980(税別\1,800) その他オプション品はこちら
