 H8/3337Sマイコン搭載ボード

HSB8/3337SF

販売終了いたしました

特徴

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
FLASHインタフェース搭載

◆ I/Oコネクタ・CPU拡張バスコネクタ実装

◆ ほぼ全ての端子がコネクタに接続

◆ ディップスイッチ操作でオールモード動作可能

◆ 評価用LED8搭載

◆ 評価用押しボタンスイッチ2つを搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

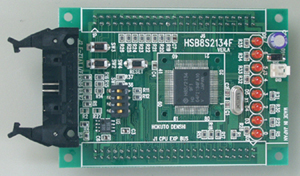

拡大写真はこちら

基板はHSB8S2134Fと共通です

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF





製品概略

製品型名 直付仕様 HSB8/3337SF  販売終了
ソケット仕様 HSB8/3337SF-S  販売終了

搭載マイコン

H8/3337Y (単一電源):HD64F3337SF16V

パッケージ PRQP0080JB-A  (FP-80AV)

メモリ ROM:60KB  RAM:2KB
ボード電源電圧 DC5V

搭載クロック

14.7456MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.96 × 88.9 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-080-117-B5(山一電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

 販売終了    …販売終了品 (販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。)

別売  ACアダプタ+5V\1,980(税別\1,800)      その他オプション品はこちら
