H8/3664FY,3672FY,3694FY,36014FYマイコン搭載ボード
|
HSB8/3664FYシリーズ
|
|
直付仕様価格
\19,800
(税別\18,000)
|
ソケット仕様価格
別途お問合せ
|
|
特徴
販売終了予定
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
FLASHインタフェース搭載
◆
デバッグインタフェース（14P）搭載
◆
I/Oコネクタ実装
◆ 評価用LCD搭載
◆
ソケット仕様にも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。 |
|

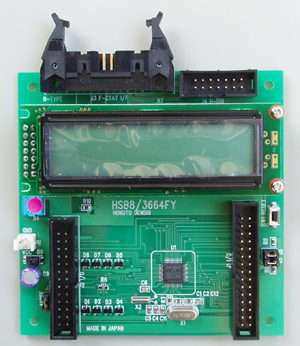

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8/3664,
H8/3672, H8/3694, H8/36014グループ
パッケージ PLQP0048KC-A
(FP-48B)
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC5V |
|
搭載クロック |
メインクロック：14.7456MHz
サブクロック：32.768kHz(HSB8/3672F,
HSB8/36014Fは未実装)
|
|
リセットIC |
型名 RNA51957BFP
(ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
91.44 × 91.44 mm
（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名
FPQ-48-0.5-06（エンプラス社製）
|
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
|
マイコングループ |
マイコン型番 |
内蔵ROM |
内蔵RAM |
|
HSB8/3664FY 販売終了予定 |
直付 |
H8/3664
|
HD64F3664FY
|
32KB |
2KB |
|
HSB8/3672FY 販売終了予定 |
H8/3672
|
HD64F3672FY
|
16KB |
|
HSB8/3694FY 販売終了予定 |
H8/3694
|
HD64F3694FY
|
32KB |
|
HSB8/36014FY 販売終了予定 |
H8/36014
|
HD64F36014FY
|
|
HSB8/3664FY-S 販売終了予定 |
ソケット |
H8/3664
|
HD64F3664FY
|
32KB |
2KB |
|
HSB8/3672FY-S 販売終了予定 |
H8/3672
|
HD64F3672FY
|
16KB |
|
HSB8/3694FY-S 販売終了予定 |
H8/3694
|
HD64F3694FY
|
32KB |
|
HSB8/36014FY-S 販売終了予定 |
H8/36014
|
HD64F36014FY
|
販売終了予定…在庫なくなり次第販売終了予定品
別売 ACアダプタ+5V：\1,980（税別\1,800） その他オプション品はこちら
|
|
