 H8/3687マイコン搭載ボード

HSB8/3687F

 販売終了いたしました

特徴

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ 評価用LCD搭載

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

デバッグインタフェース(14P)搭載

  ルネサス エレクトロニクス社製E8aで動作確認済み

◆ I/Oコネクタ搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
 ご注意下さい。

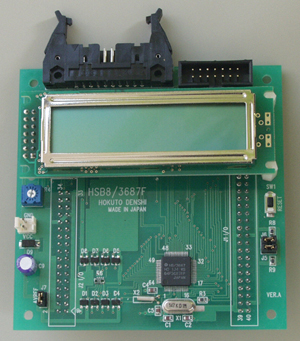

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.2.0 (2014.7.15 更新)

製品概略

製品型名 直付仕様 HSB8/3687F  販売終了
ソケット仕様 HSB8/3687F-S  販売終了

搭載マイコン

H8/3687グループ パッケージ PLQP0064KC-A  (FP-64EV)

HD64F3687FPV

ボード電源電圧 DC5V

搭載クロック

メインクロック:19.6608MHz  サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.44 ×  91.44 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  FPQ-64-0.5-06(エンプラス社製)

製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・回路図

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい(拡充や訂正のため内容は不定期に更新される事があります)

販売終了…販売終了品(販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。)

別売  ACアダプタ+5V:\1,980(税別\1,800)   その他オプション品はこちら
