RA4C1(100ピン)グループマイコン搭載ボード

HSBRA4C1F100シリーズ
直付仕様価格 \9,900 (税別\9,000)	20P直付仕様価格 \12,100 (税別\11,000)

特徴　

◆ ルネサスエレクトロニクス社製RA4C1(100ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ CAN FDインタフェース(4P) CANトランシーバIC搭載

◆ VRTC電源コネクタ(3P)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 8MHz 水晶振動子, 32.768kHz サブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

◆ 回路図添付

*1　追加オプション　HSBRA4C1F100は非搭載、HSBRA4C1F100-20Pは搭載

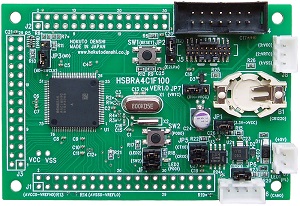

写真は、HSBRA4C1F100-20P(20Pオプション付)

・取扱説明書

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	直付仕様	HSBRA4C1F100
	20Pオプション付直付仕様	HSBRA4C1F100-20P
搭載マイコン		RA4C1グループ　100ピン：R7FA4C1BD3CFP（PLQP0100KB-B）
メモリ		コードフラッシュ：512KB　　RAM：96KB　　データフラッシュ：8KB
搭載クロック		メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：80MHz）
エミュレータインタフェース		HSBRA4C1F100： (J5 1.27mm ピッチ20P コネクタ未実装) HSBRA4C1F100-20P：(J5 1.27mm ピッチ20P コネクタ実装済) HSBRA4C1F100, HSBRA4C1F100-20P：(J4 14P コネクタ実装済)
CANトランシーバIC		型名 TJA1462AT (NXP社製、又は同等品)
VRTC電源コネクタ		3P
電池ホルダー		CR1220コイン型電池用ホルダー搭載（電池は別途ご用意ください）
ボード電源電圧*2		5V
ボード外寸		82.0 × 56.0 mm（突起部含まず）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本・回路図

*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
