CANスタータキット RX/RA

価格   \17,600 (税別\16,000)

特徴 　CAN機能搭載製品　RoHS対応製品

■リストにあるRX,RA搭載マイコンボード(別売)を組み合わせ、実動作を通して基礎からCANの動作を学ぶことが出来るキットです

■RX71M,RX72M,RX72N,RX72T,RX660,RX66N,RX66T,RX671,RX65N, RX651,RX64M,RX231,RX23E-B,RX24U,RX24T,RX261,RX26T,RX140,

RA2A1,RA2L1,RA4E1,RA4E2,RA4M1,RA4M2,RA4M3,RA4T1,RA6E1,

RA6E2,RA6M1,RA6M2,RA6M3,RA6M4,RA6M5,RA6T1,RA6T2,RA6T3,

RA8E1,RA8T1に対応したCANの動作を評価

■USB-Serial通信ボード(2枚)付属

■サンプルプログラムCD付属

拡大写真

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書

：　PDF　　REV.1.15.0.0

・取扱説明書(別冊)

 		：　PDF　　REV.1.15.0.0

・ソフトウェア編

 		：　PDF　　REV.1.15.0.0

・ソフトウェア CANモジュール編

 		：　PDF　　REV.1.10.0.0

・ソフトウェア RSCANモジュール編

 		：　PDF　　REV.1.10.0.0

・ソフトウェア CANFD編

 		：　PDF　　REV.1.12.0.0

・HSBRX65-IO-BOARD編

 		：　PDF　　REV.1.0.0.0

     更新日：2025.1.24

 上記よりダウンロード（保存）してご利用下さい 。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名

CANスタータキット RX/RA

対応マイコンボード

   CAN FD対応
・HSBRX261-100 ・HSBRX26T100 ・HSBRX660-100B
・HSBRX660-144H
・HSBRA4E2F64 ・HSBRA4T1F64
・HSBRA6E2F64 ・HSBRA6M5F176 ・HSBRA6T2F100
・HSBRA6T3F64
・HSBRA8E1F144 ・HSBRA8T1F176

  CAN 2.0対応
・HSBRX71M100 ・HSBRX71M176 ・HSBRX72M176
・HSBRX72N100 ・HSBRX72N144 ・HSBRX72N176
・HSBRX72T144
・HSBRX64MC ・HSBRX66N100 ・HSBRX66N144
・HSBRX66N176 ・HSBRX66T100A ・HSBRX66T100B
・HSBRX66T144 ・HSBRX671F100 ・HSBRX671F144
・HSBRX65N100 ・HSBRX65N100A ・HSBRX65N144
・HSBRX65N144A ・HSBRX65N176 ・HSBRX651F100
・HSBRX651F100A ・HSBRX651F144

・HSBRX651F144A

・HSBRX651F176





・HSBRX231F100

・HSBRX23E-B100

・SmartRX!!!
・HSBRX24T-100B ・HSBRX24U-100 ・HSBRX24U-144
・HSBRX140F80

・HSBRA2A1F64

・HSBRA2L1F64

・HSBRA2L1F100
・HSBRA4E1F64 ・HSBRA4M1F100 ・HSBRA4M3F144
・HSBRA4M2F100




・HSBRA6E1F100 ・HSBRA6M1F100 ・HSBRA6M2F144
・HSBRA6M3F176 ・HSBRA6M4F144 ・HSBRA6T1F100


CD内容

 サンプルプログラム,取扱説明書,ソフトウェアマニュアル

製品内容

・USB-ADAPTER-RX14ボード 　2枚

・USBケーブル(USB-A - miniB) 　2本

・CANハブボード(JST)   1枚

・CAN通信ケーブル(4ピン−4線接続　両端コネクタ圧着約20cm ：JST)　2本

・サンプルプログラムCD　1枚

　本製品にマイコンボードは付属いたしません。別売対応マイコンボードを別途2枚ご用意ください。

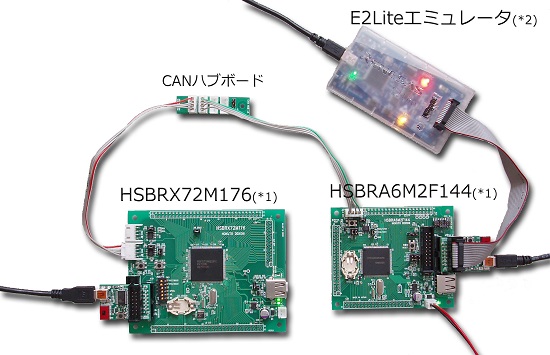

【接続例】

 (*1) 本キットには含まれません。
　　 リストにあるマイコンボードと本キットを組み合わせてご利用ください。
 (*2) 本キットには含まれません。E2Liteエミュレータはルネサスエレクトロニクス株式会社の製品です。


CANスタータキット SmartRX

本製品はCANスタータキットRX/RAにSmartRX学習キットを組み合わせたものです

価格   \30,030 (税別\27,300)

特徴　CAN機能搭載製品

■RX71M,RX72M,RX72N,RX72T,RX660,RX66N,RX66T,RX671,RX65N, RX651,RX64M,RX231,RX23E-B,RX24U,RX24T,RX261,RX26T,RX140,

RA2A1,RA2L1,RA4E1,RA4E2,RA4M1,RA4M2,RA4M3,RA4T1,RA6E1,

RA6E2,RA6M1,RA6M2,RA6M3,RA6M4,RA6M5,RA6T1,RA6T2,RA6T3,

RA8E1,RA8T1に対応したCANの動作を評価

■USB-Serial通信ボード(1枚)付属

■RX231搭載学習キットボード(SmartRX学習キット)付属

■サンプルプログラムCD付属



拡大写真

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書

：　PDF　　REV.1.15.0.0

・取扱説明書(別冊)

 		：　PDF　　REV.1.15.0.0

・ソフトウェア編

 		：　PDF　　REV.1.15.0.0

・ソフトウェア CANモジュール編

 		：　PDF　　REV.1.10.0.0

・ソフトウェア RSCANモジュール編

 		：　PDF　　REV.1.10.0.0

・ソフトウェア CANFD編

 		：　PDF　　REV.1.12.0.0

・HSBRX65-IO-BOARD編

 		：　PDF　　REV.1.0.0.0

     更新日：2025.1.24

 上記よりダウンロード（保存）してご利用下さい 。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名

CANスタータキット SmartRX

対応マイコンボード

   CAN FD対応
・HSBRX261-100 ・HSBRX26T100 ・HSBRX660-100B
・HSBRX660-144H
・HSBRA4E2F64 ・HSBRA4T1F64
・HSBRA6E2F64 ・HSBRA6M5F176 ・HSBRA6T2F100
・HSBRA6T3F64
・HSBRA8E1F144 ・HSBRA8T1F176

  CAN 2.0対応
・HSBRX71M100 ・HSBRX71M176 ・HSBRX72M176
・HSBRX72N100 ・HSBRX72N144 ・HSBRX72N176
・HSBRX72T144
・HSBRX64MC ・HSBRX66N100 ・HSBRX66N144
・HSBRX66N176 ・HSBRX66T100A ・HSBRX66T100B
・HSBRX66T144 ・HSBRX671F100 ・HSBRX671F144
・HSBRX65N100 ・HSBRX65N100A ・HSBRX65N144
・HSBRX65N144A ・HSBRX65N176 ・HSBRX651F100
・HSBRX651F100A ・HSBRX651F144

・HSBRX651F144A

・HSBRX651F176





・HSBRX231F100

・HSBRX23E-B100

・SmartRX!!!
・HSBRX24T-100B ・HSBRX24U-100 ・HSBRX24U-144
・HSBRX140F80

・HSBRA2A1F64

・HSBRA2L1F64

・HSBRA2L1F100
・HSBRA4E1F64 ・HSBRA4M1F100 ・HSBRA4M3F144
・HSBRA4M2F100




・HSBRA6E1F100 ・HSBRA6M1F100 ・HSBRA6M2F144
・HSBRA6M3F176 ・HSBRA6M4F144 ・HSBRA6T1F100

CD内容

CANスタータキットRX/RA:

　サンプルプログラム,取扱説明書,ソフトウェアマニュアル

SmartRX学習キット:

　チュートリアル(サンプルプログラム・解説書),取扱説明書,まいUSB Lite(まいUSB体験版)
製品内容

・SmartRX!!!マイコンボード 　1枚

・LCD（SC1602タイプ、14Pコネクタ実装済み） 　1個

・USB-ADAPTER-RX14ボード  1枚

・USBケーブル(USB-A - miniB) 　2本

・ACアダプタ(+5V, センタープラス)　1個

・CANハブボード(JST) 　1枚

・CAN通信ケーブル(4ピン−4線接続　両端コネクタ圧着　20cm：JST) 　2本

・サンプルプログラムCD(CANスタータキットRX/RA,SmartRX学習キット)  2枚

・回路図(SmartRX!!!マイコンボード)　1部
　本製品には、SmartRX!!!マイコンボードが1枚付属いたします。
　CANの対向機となるボードとして、別売対応マイコンボードを別途1枚ご用意ください。
