 RX65N(176ピン)グループマイコン搭載ボード

HSBRX65N176

直付仕様価格

\23,650 (税別\21,500)

特徴 USB機能搭載製品  CAN機能搭載製品 Ether機能搭載製品   RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX65N(QFP-176ピン)を実装

E1・E20エミュレータ接続用インタフェース(14P)搭載

◆ CANインタフェース(4P)搭載

USBファンクションインタフェース(USB MINI-B)搭載

USBホストインタフェース(USB-A)搭載

◆ Ethernetインタフェース(RJ-45)搭載

◆ 評価用LED(1つ),USB向けLED(2つ),Ethernet向けLED(4つ)搭載

評価用プッシュスイッチ1つ搭載

モード選択DIPスイッチ1つ搭載

◆ リセットスイッチ搭載

24MHz水晶振動子搭載

32kHz RTC向けサブクロック搭載

バッテリーバックアップ機能評価用電池ホルダー搭載

CAN開発向けキットに対応

 CANスタータキットRX/RACANスタータキットSmartRX

回路図添付

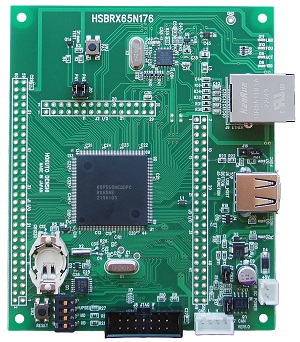

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF  REV.1.0.1.0   (2020.8.4 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

Smart Configurator用BDFファイル: BDF

製品概略

製品型名 HSBRX65N176

搭載マイコン

R5F565NEDDFC   RX65Nグループ (176ピン) パッケージ PLQP0176KB-A
メモリ Code Flash:2MB RAM:640KB Data Flash:32KB
入力電源電圧 DC5V

搭載クロック

メインクロック:24MHz (マイコン最高動作周波数:120MHz)
USBコネクタ

USB-A      型名  292303-1  (Tyco Electronics社製)

USB MINI-B   型名  54819-0572  (molex社製)

CANトランシーバIC 型名 TJA1044  NXP社製(又は同等品)
RJ-45コネクタ

型名 HR851181A     パルストランス内蔵 (HanRun社製)

イーサネットコントローラ

型名 LAN8700 (SMSC社製) (MII接続)

ボード外寸

90.0×110.0 mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

別売  ACアダプタ+5V(JST):\1,980(税別\1,800)

    その他オプション品はこちら その他CAN搭載製品はこちら その他USB搭載製品はこちら その他Ether搭載製品はこちら
