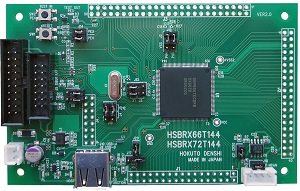

RX66T(144ピン)グループマイコン搭載ボード

HSBRX66T144シリーズ

直付仕様価格
\18,150 (税別\16,500)

◆ ルネサスエレクトロニクス社製RX66T(144ピン)を搭載

◆ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ CANインタフェース(4P) CANトランシーバIC搭載

◆ USB Hostインタフェース(USB Type-Aコネクタ)搭載

◆ USB Functionインタフェース(USB Mini-Bコネクタ)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ), リセットスイッチ搭載

◆ モード選択ジャンパ、PGAVSS向けジャンパ搭載

◆ 24MHz 水晶振動子搭載

◆ ブラシレスモータ制御学習キットに対応
　－ブラシレスモータスタータキット(RX66T)

◆ 回路図添付

ダウンロード

・取扱説明書	：PDF	REV.1.0.1.0　(2021.8.12更新)
・Smart Configurator用BDFファイル	：BDF

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	HSBRX66T144
搭載マイコン	RX66Tグループ　144ピン：R5F566TKCDFB（PLQP0144KA-B）
メモリ	Code Flash：1MB　　RAM：128KB　　Data Flash：32KB
搭載クロック	メインクロック：24MHz　（マイコン最大動作周波数：160MHz）
CANトランシーバIC	型名　TJA1044 （NXP社製、又は同等品）
USBインタフェース	USB 2.0 FullSpeed対応（RX66T内蔵）　1ch搭載（Host/Function） USB Host： Type-Aコネクタ USB Function： Mini-Bコネクタ
ボード電源電圧*1	2.7～5.5V
ボード外寸	115.0 × 71.7 mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本・回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
