株式会社北斗電子製ルネサスエレクトロニクス社マイコン対応オンボードプログラマ FM-ONE

HOME　/　PRODUCTS　/ オンボードプログラマ / 単一電源タイプ FM-ONE 　　　　　　　　　　　　　　　　　　　　　　　　

Onboard Programmer ＜オンボードプログラマ＞

より使い易く進化した最上位書込みツール

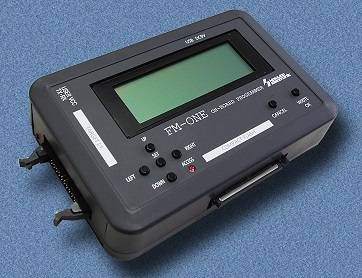

FM-ONE

（エフエム・ワン）

価格

\104,500（税別\95,000）

特徴　

■ルネサスエレクトロニクス社製Flash内蔵マイコンへ高速書込み

(対応ファミリ：H8,H8S,H8SX,SH,M16C,M32C,M32R,R32C,R8C,740,78K0,

78K0R,V850,RX,RL78,RH850,RA,RISC-V)

■複数ファミリのマイコンを搭載したユーザーシステムに1台で書込み

■大型LCD（20×4行）と本体スイッチでPC無しの書込みが可能

■PC I/FはUSB、ユーザプログラムをコンパクトフラッシュに保存

本体をUSBストレージデバイスとして、コンパクトフラッシュにプロジェクトファイルを保存

■最新マイコンは順次追加

■オプション改造でシーケンサ制御で書込み・外部スイッチ増設が可能

【対応マイコン】

　対応マイコン一覧　　バージョンアップのご案内

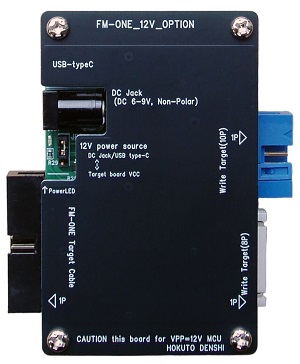

【別売オプション変換基板】　別売オプション品

・オンチップエミュレーションI/F 書込み用

・R8C, M16C, RX, 740, RL78, V850, 78K0, 78K0R, RH850, RA,

　RISC-V　書込み用各種

2017年11月よりケースを変更、詳しくはこちらをご覧ください。

付属品のご購入が可能です。

取扱説明書PDF：

操作編（日本語）	FM-ONE Project File Maker (Ver1)
REV.2.9.0.0	(2024.11.15 更新)
操作編(2)（日本語）	FM-ONE Project File Maker (Ver2)
REV.1.9.0.0	(2024.11.15 更新)
操作編（英語）
REV.2.6.0.0	(2023.9.29 更新)
資料編（日本語）
REV.2.15.0.0	(2024.11.15 更新)
別売オプション資料：PDF（日本語）
REV.2.15.0.0	(2024.11.15 更新)

改定前の取扱説明書は下記リンクからダウンロード

PDF：操作編（日本語） (2013年2月まで使用)

仕様概略

対応マイコン
マイコン追加は別途有償

ルネサスエレクトロニクス社製Flash内蔵マイコン単一電源タイプ

H8SX/1650・1651外部メモリ (新マイコンは随時追加 ⇒ バージョンアップ)

書込み可能ファイル形式

モトローラファイル（Sフォーマット）拡張子.MOT

インテルHEXファイル（HEXフォーマット) 拡張子.HEX

書込みモード

オンボードプログラミングブートモード

書込み方法

ソース選択

通信選択

オプションインタフェース

オンライン / オフライン両用　付属コントロールソフトで書込み操作、本体スイッチのみで書込み操作

多彩なソース選択：PC内ローカルファイル/アップロード済みファイル、セカンダリファイル対応

調歩同期式およびクロック同期通信で高速書込み（最大設定値2Mbps）

OE I/F（14PオンチップエミュレーションI/Fから書込み）　

弊社LILAC-TやE7・E8用I/F（14P）で書込み可能

10P・14P I/FでR8C・M16C・M32Rシリーズ書込み可能　

16P I/FでV850・78K0・78K0R書込み可能　

ターゲットの書込み電圧

5V 又は 3.3V対応（UserVccの電圧範囲2.5～5.5V 消費電流約10mA）

動作環境

Windows 11,10,8.1,7,Vista,XP,2000（Vista・7はオンライン自動書込み未対応）

日本語環境

PCインタフェース

USB（シリーズBコネクタ）　※ケーブルはUSB-A-USB-Bをご用意ください。

ターゲットインタフェース

TTLレベル本体側：コネクタFL20A2MA実装　（付属ターゲットケーブル：長さ30cm FL20A2FO圧着済み）

外部制御向けオプション

信号入出力オプション　詳細はこちら　

本体改造で、シーケンサ制御での書込み・外部スイッチの増設が可能

本体電源

付属AC 100Vアダプタ・USB：500mA・単三型ニッケル水素充電池/アルカリ乾電池2本

本体ケース寸法重量

96×145×35mm / 300g

製品内容

プログラマ本体、付属CD(ソフトウェア、取扱説明書)、コンパクトフラッシュ、ACアダプタ、
ターゲット接続ケーブル　　　　※USBケーブルは市販品をご用意ください

信号入出力オプション改造済みFM-ONE

信号入出力オプションへの改造費用

信号入出力オプション付FM-ONE

信号入出力オプション改造

価格

\126,500（税別\115,000）

価格

\22,000（税別\20,000）

【付属内容】

・取扱説明書(信号入出力オプション用)

・信号入出力オプション付属ケーブル

既にFM-ONE本体をお持ちで、「信号入出力」をご希望の場合の改造費用です。

お手持ちのFM-ONEを一旦お預かりし、「信号入出力」改造後、返送いたします。FM-ONE本体を弊社にお送り頂く際の送料は、お客さまにてご負担をお願い申し上げます。

【製品内容】

・FM-ONE本体(信号入出力オプション改造済み)

・付属CD　

・コンパクトフラッシュ

・ACアダプタ

・ターゲット接続ケーブル

・取扱説明書(信号入出力オプション用)

・信号入出力オプション付属ケーブル

信号入出力オプション用取扱説明書：　PDF

REV.2.2.0.0　(2024.5.30 更新)

＜別売オプション品＞

品名	価格	備考	RoHS対応
OE変換ケーブル	\2,200（税別\2,000）	OE I/F書込み用変換基板と14Pターゲットケーブル	○
20-10Pin FoUSB	\2,200（税別\2,000）	R8C/M16C共通変換基板と10Pターゲットケーブル	-
20-14Pin R8C	\2,200（税別\2,000）	R8C用変換基板と14Pターゲットケーブル	-
20-14Pin R8C SINGLE WIRE FASTEST	\5,500（税別\5,000）	R8C用変換基板と14Pターゲットケーブル 1線式シリアルに対応(R8C/Tinyシリーズ）、FM-ONEのみ対応	○
20-14Pin M16C	\2,200（税別\2,000）	M16C/M32C共通変換基板と14Pターゲットケーブル	-
20-14Pin M16C SINGLE WIRE AS	\5,500（税別\5,000）	M16C用変換基板と14Pターゲットケーブル 1線式シリアルに対応、FM-ONEのみ対応（外部クロック供給有り）	○
20-14Pin M16C SINGLE WIRE BS	\5,500（税別\5,000）	M16C用変換基板と14Pターゲットケーブル 1線式シリアルに対応、FM-ONEのみ対応	○
20-14Pin RX	\2,200（税別\2,000）	RX用変換基板と14Pターゲットケーブル	○
20-14Pin RX-FINE	\5,500（税別\5,000）	RX用変換基板と14Pターゲットケーブル FINEに対応、FM-ONEのみ対応	○
20-14Pin 740	\2,200（税別\2,000）	740用変換基板と14Pターゲットケーブル	○
20-14Pin RL78 SINGLE WIRE	\5,500（税別\5,000）	RL78用変換基板と14Pターゲットケーブル 1線式シリアルに対応、FM-ONEのみ対応	○
20-16Pin V850	\2,200（税別\2,000）	V850用変換基板 FM-ONE・FLASH2対応 16Pターゲットケーブルは付属していません	○
20-16Pin 78K0	\5,500（税別\5,000）	78K0用変換基板と16Pターゲットケーブル FM-ONEのみ対応	-
20-16Pin 78K0R SINGLE WIRE	\5,500（税別\5,000）	78K0R/RL78共通変換基板と16Pターゲットケーブル 1線式シリアルに対応、FM-ONEのみ対応	○
20-14Pin RH850	\2,200（税別\2,000）	RH850用変換基板と14Pターゲットケーブル	○
20-14Pin RA	\2,200（税別\2,000）	RA用変換基板と14Pターゲットケーブル	○

別売オプション資料：PDF（日本語） REV.2.15.0.0　(2024.11.15 更新)

＜購入可能付属品＞

品名	価格	備考	RoHS対応
ACアダプタ	\2,750（税別\2,500）	入力　電圧：AC100～240V　　周波数：50～60Hz 出力　　電圧：DC9V 　最大電流：1.3A ジャック　極性：センターマイナス　形状：外径φ5.5mm /内径φ2.1mm　　　　海外でのご利用に際して	○
FM-ONEターゲットケーブル	\1,100（税別\1,000）	FM-ONE・FLASHMATE5V1・FLASH2共通	○
CD	\7,700（税別\7,000）	バージョンアップソフトをご購入ください	-
コンパクトフラッシュ	\5,500（税別\5,000）	FM-ONEでの動作を保証するものです SQF-P10S1-256M-P8C(アドバンテック)	○

PAGE TOP FLASH2/FLASHMATE5V1
