 RX66T(100ピン,PGA疑似差動入力あり)グループマイコン搭載ボード

HSBRX66T100A

直付仕様価格

\12,100 (税別\11,000)

特徴  CAN機能搭載製品    RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX66T(QFP-100ピン)を実装

E1/E20/E2/E2Lite エミュレータ接続用インタフェース(14P)搭載

◆ CANインタフェース(4P) トランシーバIC実装

◆ 評価用LED(2つ)搭載

評価用プッシュスイッチ1つ搭載

◆ リセットスイッチ搭載

20MHz水晶振動子搭載

CAN開発向けキットに対応

  −CANスタータキットRX/RACANスタータキットSmartRX

◆ 回路図添付

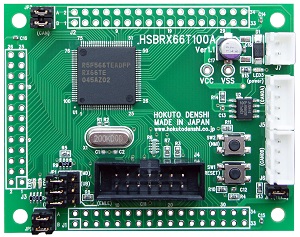

HSBRX66T100A

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。




ダウンロード

・取扱説明書: PDF  REV.1.1.0.0

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

Smart Configurator用BDFファイル: BDF

製品概略

製品型名 HSBRX66T100A

搭載マイコン

R5F566TEADFP   RX66Tグループ(100ピン) パッケージ PLQP0100KB-B   PGA疑似差動入力あり
メモリ Code Flash:512KB RAM:64KB Data Flash:32KB
入力電源電圧 DC 2.7〜5V

搭載クロック

メインクロック:20MHz (マイコン最高動作周波数:160MHz)
CANトランシーバIC 型名 TJA1044  NXP社製(又は同等品)

ボード外寸

70.0×55.0mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

別売 ACアダプタ+5V(JST):\1,980(税別\1,800)

       その他オプション品はこちら  その他CAN搭載製品はこちら
