 RX72T(144ピン)グループマイコン搭載ボード

HSBRX72T144

直付仕様価格

\18,150 (税別\16,500)

特徴  CAN機能搭載製品 USB(ファンクション)搭載製品    RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX72T(QFP-144ピン)を実装

E1・E20エミュレータ接続用インタフェース(14P)搭載

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ CANインタフェース(4P)トランシーバIC実装

◆ USBインタフェース(ホスト、ファンクション)搭載

◆ USB電源向けレギュレータ搭載

◆ 評価用LED1つ搭載

評価用プッシュスイッチ1つ搭載

◆ モード選択ジャンパ、PGAVSS向けジャンパ搭載

◆ リセットスイッチ搭載

24MHz水晶振動子搭載

◆ ブラシレスモータ制御学習キットに対応

 ブラシレスモータスタータキット(RX72T)

CAN開発向けキットに対応

 CANスタータキットRX/RACANスタータキットSmartRX

回路図添付

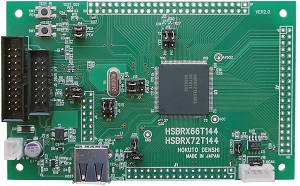

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



ダウンロード

・取扱説明書: PDF   REV.1.0.1.0 (2021.8.12更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

Smart Configurator用BDFファイル BDF

製品概略
製品型名 HSBRX72T144

搭載マイコン

R5F572TKCDFB    RX72Tグループ (144ピン) パッケージ PLQP0144KA-B

メモリ Code Flash:1MB RAM:128KB Data Flash:32KB

入力電源電圧

DC 2.7〜5.5V

搭載クロック

メインクロック:24MHz (マイコン最高動作周波数:200MHz)

ボード外寸

115.0×71.7mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

別売  ACアダプタ+5V(JST):\1,980(税別\1,800)  その他オプション品はこちら
