RX231(48ピン)搭載 マイコン学習キット

SmartRX学習キット

価格   \17,930 (税別\16,300)

特徴 USB機能搭載製品 USBシリアル変換搭載製品 RoHS対応製品

ルネサスエレクトロニクス社製マイコンRX231(48ピン)を搭載

■USB-Serial変換回路

■CANインタフェース

キャラクタLCDインタフェース

PWMインタフェース

■A/D変換入力インタフェース

■I2C, SPIインタフェース

USB-fuction(USB-miniB)

USB-Host(USB-A)

■デバッガインタフェース (E1,E2 Lite)

■評価用スイッチ搭載(DIP-SW 4ch, Push-SW 2つ)

■評価用LED搭載(8つ)

 組込みプログラミングの基礎を学べる初心者向け
 わかりやすい解説書(チュートリアル)





拡大写真はこちら

ダウンロード

 ・学習キット取扱説明書

PDF  REV.1.1.0.0  (2020.6.3 更新)

 マイコンボード取扱説明書

PDF  REV.1.1.0.0  (2022.5.12 更新)

 チュートリアル一覧

PDF
 チュートリアルサンプル チュートリアル1 REV.1.0.1.0  (2022.5.12 更新)
チュートリアル5: REV.1.1.1.0  (2020.7.15 更新)
 Smart Configurator用BDFファイル BDF

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名

Smart RX学習キット

搭載マイコン(*)

RX231  QFP-48ピン (PLQP0048KB-B): R5F52315ADFL または R5F52316ADFL

メモリ R5F52315ADFL ROM:128KB  RAM:32KB  E2データフラッシュ:8KB
R5F52316ADFL ROM:256KB  RAM:32KB  E2データフラッシュ:8KB
ボード電源電圧 DC1.8〜5V

搭載クロック

8MHz

外寸

88.0 × 58.0 mm  (突起部含まず)

CD内容

・チュートリアル (サンプルプログラム、解説書)

・取扱説明書

・まいUSB Lite(まいUSB体験版)

製品内容

SmartRX!!!マイコンボード

LCDSC1602タイプ、14Pコネクタ実装済み) 1個

USBケーブル (USB-A - USB-miniB) 1本

ACアダプタ+5V, センタープラス) 1個

サンプルプログラムCD 1

・回路図

(*)どちらかのマイコンが搭載されます。(出荷時期により異なります)

まいUSB Liteとは:

 USB開発を容易にするUSBライブラリ「まいUSB」に通信データ長,通信速度の性能制限が入った体験版となります。

 体験版の為、製品への組込みはご遠慮下さい。まいUSB詳細ページへ



SmartRX!!!

価格   \15,180 (税別\13,800)

特徴 USB機能搭載製品 USBシリアル変換搭載製品 RoHS対応製品

SmartRX学習キット付属のマイコンボード単体品



【製品内容】

 ・SmartRX!!!マイコンボード 1枚

 ・回路図 1部

LCD,USBケーブル,ACアダプタ,サンプルプログラムCDは付属しておりません

拡大写真はこちら

ダウンロード

 ・マイコンボード取扱説明書: PDF  REV.1.1.0.0  (2022.5.12 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります



Smart モータキット

価格   \7,040 (税別\6,400)

特徴

SmartRX学習キット,SmartRA学習キットのオプション品

マイコンでDCモータを制御

■ドライバ型回路で回転方向とスピードのブレーキ制御可能

【製品内容】

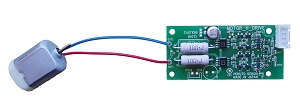

モータドライバボード (MOTOR_H_DRIVE) 1枚

DCモータ(模型用モータ) 1個

接続ケーブル(コネクタ両側圧着済 10cm:JST)  1本

回路図 1部



拡大写真はこちら

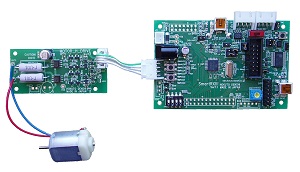

SmartRXとの接続例】
拡大写真はこちら

ダウンロード

 ・取扱説明書: PDF  REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

PAGE TOP
※基板バージョンは実際とは異なる場合がございます。また、機能向上の為、仕様が変更となる場合がございます。
