RA2L1(100ピン)搭載 マイコン学習キット

SmartRA学習キット

価格  \27,170(税別\24,700)

特徴 USBシリアル変換搭載製品 CAN機能搭載製品 タッチキー搭載 RoHS対応製品

 マイコンボード(HSBRA2L1F100)とベースボード(SmartRA-Base-Board)を組み合わせた学習キットです。

 キャラクタLCD制御,RTC,SCI(UART),A/D D/A変換,DCモータ制御*1タッチキー制御,フルカラーLED制御*2 の学習をサポートします。

評価用LED(10個)搭載
評価用プッシュスイッチ(4個)搭載
評価用DIPスイッチ(4ch1個)搭載
USB-Serial変換回路搭載
PWMインタフェース(4P)搭載
アナログインタフェース(5P)搭載
LCDインタフェース(14P)搭載
PMODTMインタフェース(Type2-A,Type-3A,Type-6A切替)
タッチキーパッド(3個)搭載
サンプルプログラム,チュートリアルガイド付き

HSBRA2L1F100の概要は、マイコンボード詳細ページをご参照ください

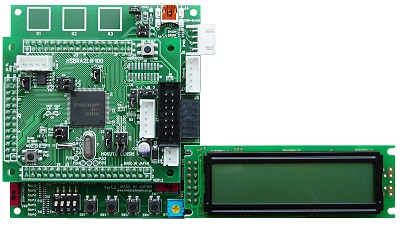

SmartRA学習キット

拡大写真はこちら

*1 DCモータ制御にはSmartモータキット(別売)が必要
*2 市販品 マイコン内蔵タイプのフルカラーLEDが必要

ダウンロード

 ・取扱説明書

PDF

 ・ハードウェア編

PDF

 スタートアップマニュアル

PDF   REV.1.1.0.0(2023.1.12更新)

 チュートリアル

1.プログラムのビルド・書き込み・実行
2.LEDの制御とスイッチの読み取り
3.キャラクタLCDの制御
4.リアルタイムクロックを使ったタイマーアプリケーション
5.SCI(UART)の制御
6.AD変換とDA変換〜電圧測定と温度測定〜
7.PWMを用いたDCモータ制御
8.タッチキー機能を使ってみる
9.フルカラーLEDを使いこなそう

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名

Smart RA学習キット

搭載マイコン

RA2L1グループ  100ピン:R7FA2L1AB2DFPPLQP0100KB-B
メモリ コードフラッシュ:256KB  RAM:32KB  データフラッシュ:8KB
ボード電源電圧 1.6-5.5V

搭載クロック

メインクロック:16MHz  サブクロック:32.768kHz (マイコン最高動作周波数:48MHz)
USBシリアル変換IC 型名 PL2303HXD または PL2303GC (Prolific社製)

CD内容

・サンプルプログラムプロジェクト(e2studio+FSP向け)
・取扱説明書、チュートリアルガイド
・デモプログラムプロジェクト

製品内容

・HSBRA2L1F100(ピンヘッダ実装済み) 1枚
・SmartRA-Base-Board 1枚
・LCD(SC1602タイプ、14Pコネクタ実装済み) 1個
・USBケーブル(USB-A - USB-miniB) 1本
CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 1本
DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・サンプルプログラムCD 1枚
・回路図 1部

SmartRA-Base-Boardキット

価格  \16,940(税別\15,400)

特徴 USBシリアル変換搭載製品 タッチキー搭載 RoHS対応製品

SmartRA学習キットに付属するベースボードです。HSBRA2L1F100を既にお持ちのお客さまが組み合わせて使用するキットとなります。

【製品内容】

・SmartRA-Base-Board 1枚
・LCD(SC1602タイプ、14Pコネクタ実装済み) 1個
・USBケーブル(USB-A - USB-miniB) 1本
・ピンヘッダ(2列80ピン) 2個
・サンプルプログラムCD 1枚
・回路図 1部

ピンヘッダは、お客さまにてHSBRA2L1F100へ半田付けの上ご利用ください。

4P通信CANケーブル、DC電源ケーブルは付属致しません。

取扱説明書は、SmartRA学習キットのダウンロード欄よりご確認ください。

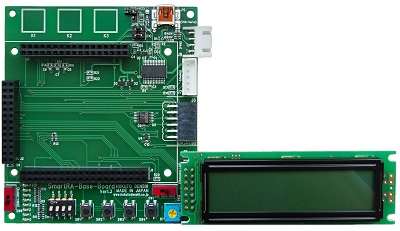

SmartRA-Base-Boradキット

拡大写真はこちら



別売 DCモータ制御の学習向け:Smartモータキット
