　RA2L1(100ピン)グループマイコン搭載ボード

HSBRA2L1F100シリーズ
直付仕様価格　\11,110 (税別\10,100)	20P直付仕様価格　\13,310 (税別\12,100)

特徴　

◆ ルネサスエレクトロニクス社製 Arm®Cortex®-M23コア搭載RA2L1(100ピン)実装

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)^*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)(FM-ONE向け^*2)搭載

◆ CANインタフェース(4P)　CANトランシーバIC搭載

◆ UARTインターフェース(5P)搭載(別売：USB-1S(JST)が接続可能)

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ)搭載

◆ リセットスイッチ搭載

◆ 16MHz 水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ CAN開発向けキットに対応

　－CANスタータキットRX/RA、CANスタータキットSmartRX

◆ 学習キットに対応－SmartRA学習キット、SmartRA-Base-Boradキット

◆ タッチキー評価キットに対応－RA2L1-100タッチキー評価キット

◆ 回路図添付

*1　追加オプション　HSBRA2L1F100は非搭載、HSBRA2L1F100-20Pは搭載

^{*2　FM-ONEご利用には、別売オプション
変換基板

20-14Pin RAが必要}

拡大写真はこちら

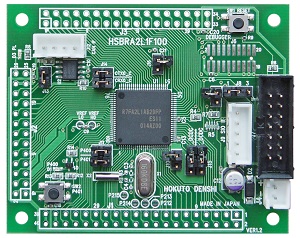

写真は、HSBRA2L1F100（20Pオプション非搭載）

基板バージョンは実際とは異なる場合がございます。
機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　　REV.1.0.1.0　(2021.3.31更新)
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名直付仕様 HSBRA2L1F100

20Pオプション付直付仕様 HSBRA2L1F100-20P

搭載マイコン
RA2L1グループ　100ピン：R7FA2L1AB2DFP（PLQP0100KB-B）

メモリ
コードフラッシュ：256KB　　RAM：32KB　　データフラッシュ：8KB

搭載クロック
メインクロック：16MHz　　サブクロック：32.768kHz　（マイコン最高動作周波数：48MHz）

エミュレータインタフェース HSBRA2L1F100： (J6 1.27mm ピッチ20P コネクタ未実装)
HSBRA2L1F100-20P：(J6 1.27mm ピッチ20P コネクタ実装済)
HSBRA2L1F100, HSBRA2L1F100-20P：(J7 14P コネクタ実装済)

CANトランシーバIC 型名　TJA1044（NXP社製、又は同等品）

ボード電源電圧 1.6-5.5V

ボード外寸
71.7 × 53.3 mm（突起部含まず）

製品内容
・マイコンボード

・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本
・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本

・回路図

別売 RA2L1-100タッチキー評価I/Oキット　：\28,600（税別\26,000）　製品内容　自己容量タッチキー基板,相互容量タッチキー基板,ブリッジ基板,キャラクタタイプLCD,USBアダプタ,USB-miniBケーブル　　　　　ピンヘッダ(26P),サンプルプログラムCD
ACアダプタ+5V(JST)　：\1,980(税別\1,800）ACアダプタ+3.3V(JST)：\1,980（税別\1,800）その他CAN搭載製品はこちら　その他オプション品はこちら
