RA2L1(100ピン)グループマイコン搭載タッチキー評価キット

RA2L1-100タッチキー評価キット

価格 \40,150(税別\36,500)

特徴　　

■RA2L1(100ピン)にてタッチキー機能 CTSU2を評価

■タッチキー基板「自己容量タイプ」及び「相互容量タイプ（マトリックスキーを構成）」でプログラムの作成・評価が即可能

■キャラクタタイプLCDでタッチ動作の確認が可能

■サンプルプログラムCD付属ですぐにタッチキー制御学習が可能

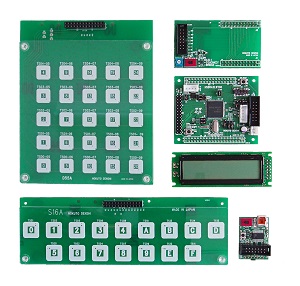

RA2L1-100タッチキー評価キット

拡大写真はこちら

写真のマイコンボードは、20Pオプション仕様(HSBRA2L1F100-20P)

基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様を変更する場合がございます。

ダウンロード

・取扱説明書

　　　ハードウェア編： PDF REV.1.0.0.0

　　　ソフトウェア編： PDF REV.1.0.2.0　（2023.9.28 更新）

　　　QE CapTouch編： PDF REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	RA2L1-100タッチキー評価キット
搭載マイコン	RA2L1グループ　100ピン：R7FA2L1AB2DFP（PLQP0100KB-B）
メモリ	コードフラッシュ：256KB　　RAM：32KB　　データフラッシュ：8KB
電源電圧	2～5.5V
搭載クロック	メインクロック：16MHz　　サブクロック：32.768kHz　（マイコン最高動作周波数：48MHz）
製品内容	・マイコンボード (HSBRA2L1F100:J2ピンヘッダ実装済み) ・自己容量タッチキー基板(S16A) ・相互容量タッチキー基板(D55A) ・ブリッジ基板(RA2L1-TOUCHKEY-BRIDGE) ・キャラクタタイプLCD(SC1602) ・USBアダプタ(USB-ADAPTER-RX14) ・USB-miniBケーブル・DC 電源ケーブル（2Pコネクタ片側圧着済み30cm：JST)　1本・CAN通信ケーブル（4Pコネクタ片側圧着済み50cm：JST)　1本・サンプルプログラムCD ・回路図

別売　ACアダプタ+5V(JST)　：\1,980(税別\1,800）ACアダプタ+3.3V(JST)：\1,980（税別\1,800）
