　RA4M2(100ピン)グループマイコン搭載ボード

HSBRA4M2F100シリーズ
直付仕様価格　\18,700 (税別\17,000)	20P直付仕様価格　\20,900 (税別\19,000)

特徴　　　　

◆ ルネサスエレクトロニクス社製 Arm® Cortex®-M33コア搭載RA4M2実装

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)^*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け）搭載

◆ CANインタフェース(4P)　CANトランシーバIC実装

◆ USB function(USB mini-Bコネクタ搭載)

◆ USB Host(USB-Aコネクタ搭載）

◆ フラッシュインタフェース(20P)搭載(FM-ONE向け)

◆ UARTインターフェース(5P)搭載(別売：USB-1S(JST)が接続可能)

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ)搭載

◆ リセットスイッチ搭載

◆ 24MHz 水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

◆ CAN開発向けキットに対応

　－CANスタータキットRX/RA、CANスタータキットSmartRX

◆ I2Sオーディオインタフェース,ブリッジボードで音声信号を入出力

◆ 回路図添付

^*1　追加オプション　HSBRA4M2F100は非搭載、HSBRA4M2F100-20Pは搭載

HSBRA4M2F100

拡大写真はこちら

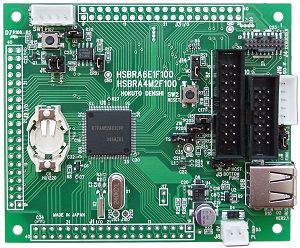

写真は、HSBRA4M2F100-20P(20Pオプション付)です

HSBRA6E1F100と共通基板です

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　　REV.1.0.0.0　 (2023.2.7 更新)
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名直付仕様 HSBRA4M2F100

20Pオプション付直付仕様 HSBRA4M2F100-20P

搭載マイコン
RA4M2グループ　100ピン：R7FA4M2AD3CFP（PLQP0100KB-B）

メモリコードフラッシュ：512KB　　RAM：128KB　　データフラッシュ：8KB

入力電源電圧 DC5V

搭載クロック
メインクロック：24MHz　　サブクロック：32.768kHz　（マイコン最高動作周波数：100MHz）

エミュレータインタフェース HSBRA4M2F100： (J4 1.27mm ピッチ20P コネクタ未実装)
HSBRA4M2F100-20P：(J4 1.27mm ピッチ20P コネクタ実装済)
HSBRA4M2F100, HSBRA4M2F100-20P：(J10 14P コネクタ実装済)

USBコネクタ
USB-A　　　　　　型名 292303-1 (Tyco Electronics社製)
USB MINI-B(裏面)　型名 54819-0572 (molex社製)

CANトランシーバIC 型名　TJA1044（NXP社製、又は同等品）

ボード外寸
90.0 × 75.0 mm（突起部含まず）

製品内容
・マイコンボード

・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本
・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本

・回路図

別売　　ACアダプタ+5V(JST)：\1,980（税別\1,800）　その他オプション品はこちら
