  RX71M(100ピン)グループマイコン搭載ボード

HSBRX71M100

直付仕様価格

\19,360 (税別\17,600)

特徴 USB機能搭載製品  CAN機能搭載製品   RoHS対応製品

◆ ルネサス エレクトロニクス社製マイコンRX71M(QFP-100ピン)を実装

◆ E1、E20エミュレータ接続用インタフェース(14P)搭載

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ CANインタフェース(4P)搭載

◆ USBファンクションインタフェース(USB MINI-B)搭載

◆ USBホストインタフェース(USB-A)搭載

◆ 評価用LED1つ搭載

◆ 評価用プッシュスイッチ1つ搭載

◆ モード選択DIPスイッチ(4回路)搭載

◆ リセットスイッチ搭載

◆ 24MHz水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ サブクロックバックアップ用電池ホルダー搭載可能

◆ ブラシレスモータ制御学習キットに対応

 ブラシレスモータスタータキット(RX71M)

 RX71M 24Vモータキット , RX71M 24Vモータカップリングフルキット

CAN開発向けキットに対応

 CANスタータキットRX/RACANスタータキットSmartRX

RX71M-LAN8700Sを使用してEther機能を追加可能

◆ 回路図添付

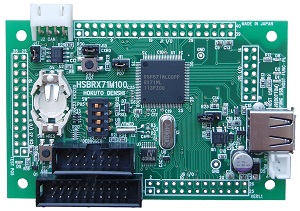

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
         また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF   REV.1.1.0.0(2020.9.16更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

Smart Configurator用BDFファイル BDF

製品概略

搭載マイコン

RX71Mグループ (100ピン):R5F571MLCDFP (PLQP0100KB-A )

メモリ

データフラッシュ:64KB  コードフラッシュ:4MB  RAM:512KB

入力電源電圧

DC5V

マイコン電源電圧

3.3V

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz (マイコン最高動作周波数:240MHz)

USBコネクタ

USB-A      型名  292303-1  (Tyco Electronics社製)

USB MINI-B   型名  54819-0572  (molex社製)

CANトランシーバIC

型名 TJA1044 NXP社製(又は同等品)

ボード外寸

90.0×58.0mm(突起部含まず)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本

・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

別売  ACアダプタ+5V(JST)\1,980(税別\1,800)

   その他CAN搭載製品はこちら その他USB搭載製品はこちら その他オプション品はこちら
