 RA6M3(176ピン)グループマイコン搭載ボード

HSBRA6M3F176シリーズ

 直付仕様価格
 \20,350 (税別\18,500)

 20P直付仕様価格
 \22,550 (税別\20,500)

特徴  USB機能搭載製品  CAN機能搭載製品  RoHS対応製品

◆ ルネサス エレクトロニクス社製 Arm® Cortex®-M4コア搭載RA6M3を実装

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ CANインタフェース(4P) CANトランシーバIC実装

◆ USB function(USB mini-Bコネクタ搭載) 2ch

◆ USB Host(USB-Aコネクタ搭載)2ch

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ UARTインターフェース(5P)搭載(別売:USB-1S(JST)が接続可能)

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ)搭載

◆ リセットスイッチ搭載

◆ 24MHz 水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

CAN開発向けキットに対応

  −CANスタータキットRX/RACANスタータキットSmartRX

RA6M3-LAN8700でEther機能を追加

I2Sオーディオインタフェース,ブリッジボードで音声信号を入出力

◆ 回路図添付



*1 追加オプション HSBRA6M3F176は非搭載、HSBRA6M3F176-20Pは搭載



HSBRA6M3F176-20P

拡大写真はこちら

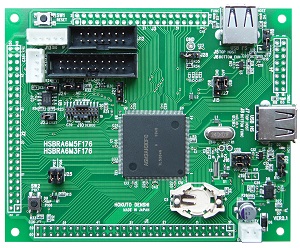

写真はHSBRA6M3F176-20P(20Pオプション付)です

HSBRA6M5F176と共通基板です

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。


ダウンロード

・取扱説明書: PDF  REV.1.0.0.0 (2021.9.8 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略
製品型名 直付仕様 HSBRA6M3F176
20Pオプション付 直付仕様 HSBRA6M3F176-20P

搭載マイコン

RA6M3グループ  176ピン:R7FA6M3AH3CFC  (PLQP0176KA-B
メモリ コードフラッシュ:2MB  RAM:640KB  データフラッシュ:64KB
入力電源電圧 DC5V

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz (マイコン最高動作周波数:120MHz)
エミュレータインタフェース HSBRA6M3F176: (J10 1.27mm ピッチ20P コネクタ未実装)
HSBRA6M3F176-20P:(J10 1.27mm ピッチ20P コネクタ実装済)
HSBRA6M3F176, HSBRA6M3F176-20P:(J12 14P コネクタ実装済)
USBコネクタ

USB-A     型名  292303-1  (Tyco Electronics社製)
USB MINI-B   型名  54819-0572  (molex社製)

CANトランシーバIC 型名 TJA1044  NXP (又は同等品)

ボード外寸

110.0 × 90.0 mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

別売  ACアダプタ+5V(JST)\1,980(税別\1,800) その他オプション品はこちら
