 RL78/F14マイコン搭載ボード

HSBRL78F14-64  シリーズ

直付仕様価格

\8,910 (税別\8,100)

ソケット仕様価格

\52,910 (税別\48,100)

特徴  CAN機能搭載製品   RoHS対応製品

 ■ルネサスエレクトロニクス社製マイコンRL78/F14(64ピン)を実装

 ■エミュレータインタフェース(14P)搭載(E1/E20向け)

 ■CAN インタフェース(4P)1ポート) トランシーバIC実装

 ■LIN インタフェース(3P)1ポート) トランシーバIC実装

 ■評価用LED1つ)搭載

 ■評価用プッシュスイッチ(1つ)搭載

 ■リセットスイッチ搭載

 ■メインクロック水晶振動子搭載(8MHz

 ■32kHz RTC向けサブクロック搭載

 ■5V 3端子レギュレータ搭載

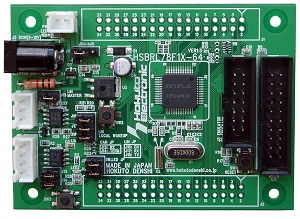

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



ダウンロード

・取扱説明書: PDF  REV.1.1.0.0  (2018.4.9 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様 HSBRL78F14-64
ソケット仕様 HSBRL78F14-64-S

搭載マイコン

RL78/F14 QFP-64ピン(R5F10PLJLFB) パッケージ PLQP0064KF-A
メモリ ROM:256KB  データフラッシュ:8KB  RAM:20KB
ボード電源電圧 DC2.7〜5.0V

搭載クロック

メインクロック:8MHz サブクロック:32.768kHz (マイコン最高動作周波数:32MHz)

外寸

81.5mm x 60mm (突起部含まず)

CANトランシーバ 型名 TJA1044 NXP社製(又は同等品)
LINトランシーバ 型名 SN65HVDA100 TI社製 又は TJA1021 NXP社製 (又は同等品)

実装ソケット(ソケット仕様のみ)

型名 NQPACK064SD-ND (東京エレテック社製)
製品内容

・マイコンボード

・DC 電源ケーブル(2P コネクタ片側圧着済み 30cm:JST)1本

・4P CAN通信ケーブル(コネクタ片側圧着済み 50cm:JST)1本

・3P LIN通信ケーブル(コネクタ片側圧着済み 1.5m:JST)1本

・回路図

・マイコンボード搭載LINトランシーバIC変更に関するお知らせ(PDF)

 別売  ACアダプタ+5V(JST)\1,980(税別\1,800)  その他オプション品はこちら
