 RL78/F15(64ピン)マイコン搭載ボード

HSBRL78F15-64  シリーズ

直付仕様価格

\10,230 (税別\9,300)

ソケット仕様価格

\54,230 (税別\49,300)

特徴  CAN機能搭載製品 RoHS対応製品

 ■ルネサスエレクトロニクス社製マイコンRL78/F15(64ピン)を実装

 ■エミュレータインタフェース(14P)搭載(E1/E20向け)

 ■CANインタフェース(4P)(1ポート) トランシーバIC実装

 ■LINインタフェース(3P)(1ポート) トランシーバIC実装

 ■評価用LED(1つ)搭載

 ■評価用プッシュスイッチ(1つ)搭載

 ■リセットスイッチ搭載

 ■メインクロック水晶振動子搭載(8MHz)

 ■32kHz RTC向けサブクロック搭載

 ■5V 3端子レギュレータ搭載

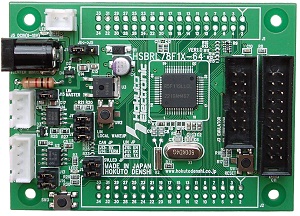

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF  REV.1.2.0.0 (2023.1.23 更新)

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様 HSBRL78F15-64
ソケット仕様 HSBRL78F15-64-S

搭載マイコン(*)

RL78/F15 64ピン:R5F113LLCLFB (PLQP0064KF-A)
メモリ ROM:512KB  データフラッシュ:16KB  RAM:32KB
ボード電源電圧 DC2.7〜5V

搭載クロック

メインクロック:8MHz サブクロック:32.768kHz (マイコン最高動作周波数:32MHz)

外寸

81.5mm x 60mm (突起部含まず)

CANトランシーバ 型名 TJA1044 NXP社製、又は同等品)
LINトランシーバ 型名 SN65HVDA100 (TI社製) 又は TJA1021 (NXP社製) 又は同等品

実装ソケット(ソケット仕様のみ)

型名 NQPACK064SD-ND (東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST)1本

・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm:JST)1本

・LIN通信ケーブル(3Pコネクタ片側圧着済み 1.5m:JST)1本

・回路図

 ・マイコンボード搭載LINトランシーバIC変更に関するお知らせ(PDF)

 別売  ACアダプタ+5V(JST)\1,980(税別\1,800)  その他オプション品はこちら
