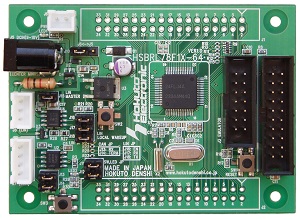

RL78/F24(64ピン)グループマイコン搭載ボード

HSBRL78F24-64シリーズ
直付仕様価格 \11,990 (税別\10,900)	ソケット仕様価格 \55,990 (税別\50,900)

特徴　

◆ ルネサスエレクトロニクス社製RL78/F24(64ピン)を搭載

◆ エミュレータインタフェース(14P)(E2/E2Lite,FM-ONE*1向け)搭載

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ CAN FDインタフェース(4P) CANトランシーバIC搭載

◆ LINインタフェース(3P) LINトランシーバIC搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

◆ 5V 3端子レギュレータ搭載

◆ 回路図添付

*1　FM-ONEご利用には、別売変換基板 20-14pin RL78 SINGLE WIRE が必要

・取扱説明書

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	直付仕様	HSBRL78F24-64
	ソケット仕様	HSBRL78F24-64-S
搭載マイコン		RL78/F24　64ピン：R7F124FLJ4AFB-C　（PLQP0064KF-A）
メモリ		Code Flash：256KB　Data Flash：16KB　RAM：24KB
搭載クロック		メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：40MHz）
CANトランシーバIC		型名 TJA1044 (NXP社製、又は同等品)
LINトランシーバIC		型名 TJA1021 (NXP社製、又は同等品)
実装ソケット(ソケット仕様のみ)		型名 NQPACK064SD-ND (東京エレテック社製)
ボード電源電圧*2		2.7～5.0V
ボード外寸		81.5 × 60.0 mm（突起部含まず）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本・LIN通信ケーブル（3Pコネクタ片側圧着済み 1.5m : JST） 1本・回路図

*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
