RL78/L23(100ピン)グループマイコン搭載ボード

HSBRL78L23-100

直付仕様価格
\9,020 (税別\8,200)

特徴 USBシリアル変換搭載製品 RoHS対応製品

◆ ルネサスエレクトロニクス社製RL78/L23(100ピン)を搭載

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ UARTインターフェース(5P)搭載(別売:USB-1S(JST)が接続可能)

◆ USB-Serialインタフェース(USB Type-Cコネクタ)搭載

◆ USB-Serial変換IC搭載(UARTでPCと通信可能)

◆ USBケーブルのみでプログラム書き込み・デバッグが可能
 (COMポートデバッグ機能搭載)

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 20MHz 水晶振動子, 32.768kHz サブクロック搭載

別売LCD・タッチキー基板で, セグメントLCD・静電容量タッチ機能を評価可能

◆ 幅広い電源電圧対応(1.6~5.5V)で, 柔軟な電源設計が可能

◆ 回路図添付



HSBRL78L23-100

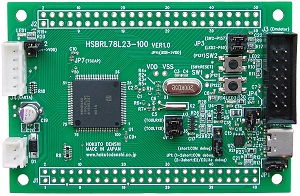

拡大写真

ダウンロード

・取扱説明書 PDF REV.1.0.0.0

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 HSBRL78L23-100
搭載マイコン RL78/L23グループ  100ピン:R7F100LPL3CFB(PLQP0100KB-B)
メモリ コードフラッシュ:512KB  RAM:32KB  データフラッシュ:8KB
搭載クロック メインクロック:20MHz  サブクロック:32.768kHz
(マイコン最大動作周波数:32MHz)
UARTインタフェース 5P (USBシリアル変換:USB-1S(JST) が接続可能)
USB-Serialインタフェース Type-Cコネクタ
USB-Serial変換IC FT234XD (FTDI社製)
ボード電源電圧*1 1.6~5.5V
ボード外寸 82.0 × 56.0 mm(突起部含まず)
製品内容 ・マイコンボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST):\1,980(税別\1,800)
 ACアダプタ+3.3V(JST):\1,980(税別\1,800)がご利用いただけます

関連・オプション品

USB-1S(JST)

SCI通信

HSBRL78L23-100_LCD

LCD・静電容量タッチキー機能評価に




HSBRL78L23-100向けオプション LCD・タッチキー評価ボード

HSBRL78L23-100_LCD

価格  \7,150 (税別\6,500)

特徴 LCD搭載製品 タッチキー搭載製品 RoHS対応製品

RL78/L23マイコンボードと接続して、セグメントLCD制御・静電容量タッチキー機能を手軽に評価できるオプションボードです。
表示器や制御端子、4つのタッチキーパッドを備えていますので、RL78/L23のLCDとタッチキー機能を実機で確認できます。

◆ VM878-DP(16 セグメント×8 桁)表示器を搭載

◆ COM端子×4本、SEG端子×32本でLCDを制御

◆ 抵抗分割,容量分割,内部昇圧回路向けジャンパ搭載

◆ 4つのタッチキーパッドを搭載

HSBRL78L23-100 の J1(50P), J2(50P)に接続

◆ 回路図添付

HSBRL78L23-100_LCD

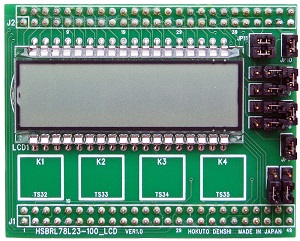

拡大写真

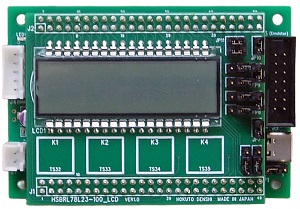

 HSBRL78L23-100_LCD 接続イメージ

HSBRL78L23-100との接続イメージ

ダウンロード

・取扱説明書 PDF REV.1.0.0.0
・デモプログラム mot

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 HSBRL78L23-100_LCD
搭載LCD VIM-878-DP(Varitoronics社製)
ボード外寸 67.0 × 54.0mm(突起部含まず)
製品内容 ・LCDボード
・ピンヘッダ(50ピン)*2 2本
・回路図

*2 ピンヘッダは、50ピン以上のものを付属いたします。
  適宜カットの上、HSBRL78L23-100の J1,J2(各50P)に半田付けしてご利用ください。
