RA2T1(48ピン)搭載　ブラシレスモータ制御学習キット

ブラシレスモータスタータキット(RA2T1)

価格 \47,960 (税別\43,600)

特徴

RA2T1向けのブラシレスモータ制御の学習キットです。付属のサンプルプログラム･解説書･回路図で、すぐに学習をスタートできます。

■モータ制御用マイコンボード：RA2T1(48ピン)搭載 HSBRA2T1F48
■モータ駆動：モータ駆動ロジックとモータ駆動FETを搭載
■保護機能：電流検出･過電流検出機能を搭載
■センサ・監視機能：LPF(低域通過フィルタ),温度センサ,VR(可変抵抗),
電源電圧モニタを搭載

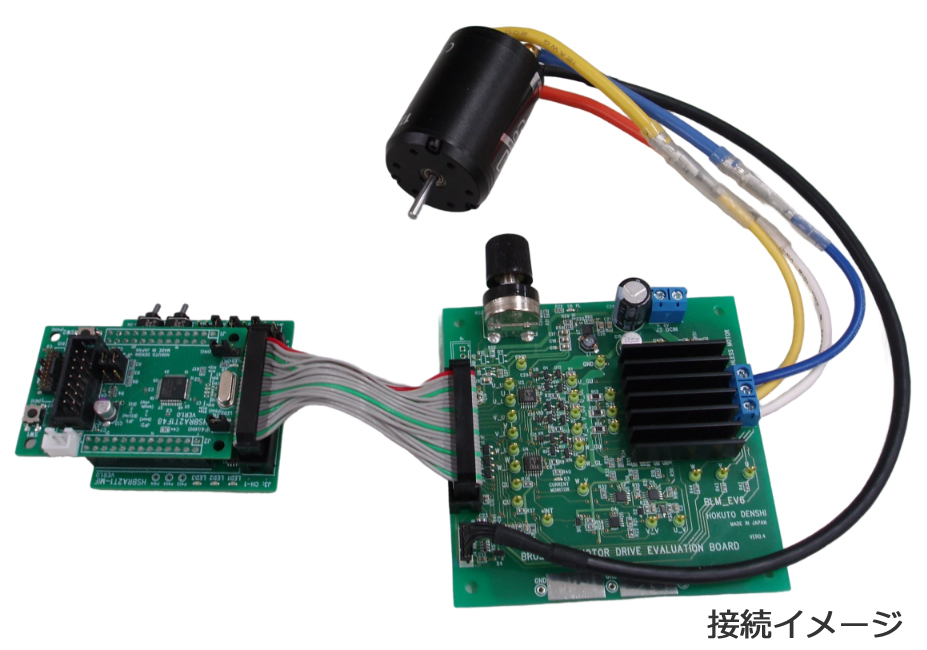

接続イメージのマイコンボードは20P搭載品ですが、
製品付属は20P未搭載品です。

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	ブラシレスモータスタータキット(RA2T1)
搭載マイコン	RA2T1グループ　48ピン：R7FA2T1074CFL（PLQP0048KB-B）

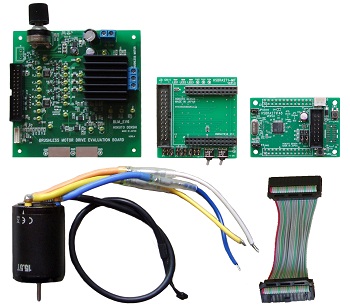

製品内容	マイコンボード(HSBRA2T1F48) モータドライバボード(BLM_EV6) 接続ボード(HSBRA2T1-MIF) ブラシレスモータソフトウェアモータ駆動ケーブル(3相) ホールセンサケーブルインタフェースケーブル(26P) 回路図

1.電源	7.2V 2A程度が出力できるもの *1
2.オシロスコープ	モータドライバボード上の波形を観測する場合
3.開発環境	・Windows PC ・e2studio, FSP *2
4.デバッグ環境	E2, E2Lite
5.プログラム書込み環境	Renesas Flash Programmer *3
6.書込みハードウェア	以下のいずれかをご用意ください (1)別売品：USB-ADAPTER-RX14 　マイコンボードに直接差し込んで、プログラムの書込みが可能 (2)ルネサスデバッガ（E2, E2Lite）　プログラム書込み及びデバッグ（ステップ実行や変数のモニタ）が可能 (3)市販のUSB-Serial変換ボード（0-5Vの信号振幅で通信可能な機器）
7.通信・モニタ環境	別売品：USB-ADAPTER-RX14 市販のUSB-Serial変換ボード（0-5Vの信号振幅で通信可能な機器）

*1 別売品：ブラシレスモータ用7.2V電源変換ボードで、お手元の12V電源から7.2Vへ変換可能です

*2 ルネサスエレクトロニクスのWebからダウンロード可能です

*3 フリー版はルネサスエレクトロニクスのWebからダウンロード可能です
