HOME / PRODUCTS / キット / H8/3664Fスタータキット



ルネサス エレクトロニクス社製 H8/3664F搭載   液晶・評価用I/O付マイコンボードと開発ソフトをフルセット

H8/3664Fスタータキット

価格

別途お問い合わせください (税別-)

書込みデバッグインタフェース(14P):LILAC-T、E7・E8が利用可能

ドットマトリックス16×2LCDモジュール付き(着脱可能)

チュートリアル付き

回路図添付                                                              販売終了予定

【マイコンボード単体販売】  販売終了予定

HSB8F3664ST:価格別途お問い合わせください (税別-)

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

仕様概略

詳細仕様

PDF

実装マイコン

H8/3664F(HD64F3664FP)

内蔵ROM:32KB 内蔵RAM:2KB

クロック

14.7576MHz

RS232Cインタフェース 10P:1ch
I/O 26P、16P
電源 5V 消費電流22mA実測値
ボード寸法 90×58mm (突起部含まず)
CD内容 HKTCコンパイラ・アセンブラ・内蔵ROM書込みソフト
参考ソフト・デモソフト
製品内容

・マイコンボード

・付属CD

・LCD(実装済み)

・専用RS232Cケーブル

・DC電源ケーブル

・取扱説明書

・回路図

・販売終了予定…在庫がなくなり次第販売終了いたします

別売  ACアダプタ+5V\1,980(税別\1,800)

書込み・デバッグ用モニタソフト「STUDY3664」付属

オリジナル書込みデバッグソフト「STUDY3664」でユーザープログラムの書込み・デバッグが可能

PC動作環境…Windows95/98/2000/XP 日本語版  Dsub9P仕様RS232C専用ケーブル付属

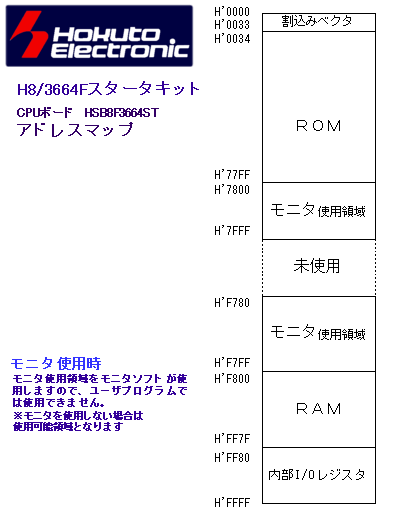

*デバックはマシン語レベル アドレスマップ

サンプルソフト付属

サンプルソフトを組合わせI2Cバスを利用したシステムが可能

 *I2Cバスで複数台接続も可能

【別売】オプションキット案内
