 SH72A2マイコン搭載ボード

HSB72A2F シリーズ

直付仕様価格                     ソケット仕様価格

\36,960(税別\33,600) \80,960(税別\73,600)

特徴  CAN機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製マイコンSH72A2(100ピン)を実装

CANインタフェース2ch搭載(CAN 0・1)

◆ 各CANトランシーバIC実装済でCANネットワークに即参加可能

ルネサス エレクトロニクス社製 リセットIC搭載

フラッシュメモリ書込みインタフェース(20P)搭載

    弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E10A-USBにて動作確認済み

RAMモニタインタフェース(14P コネクタ未実装)搭載可能

拡張I/O(50P×2  コネクタ未実装)搭載可能

評価用LED2つ搭載

評価用スイッチ1つ搭載

リセットスイッチ1つ搭載

モード切換/評価用スイッチ1つ搭載

ソケットにも対応

回路図添付

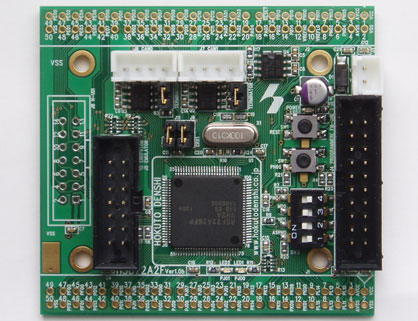

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書 PDF  REV.2.1.0.0  (2012.12.3 更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名

直付 HSB72A2F(R5F72A28KADFFP)
ソケット HSB72A2F-S(R5F72A28KADFFP)

搭載マイコン

R5F72A28KADFFP:SH72A2グループ (100ピン)  パッケージ PLQP0100KB-A
メモリ ROM:512KB データフラッシュ:32KB RAM:64KB MPU/FPU:あり
ボード電源電圧 DC5V

搭載クロック

10MHz  クリスタルソケット使用(差替え可能)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.0× 65.0mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK100SD-ND (東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm:JST)1本

・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm:JST)2本

・回路図

 ・標準搭載以外のマイコン搭載品をご希望の場合は、ご相談ください

別売 ACアダプタ+5V(JST)\1,980(税別\1,800)  その他オプション品はこちら
